HX-2型煤炭活性测定仪

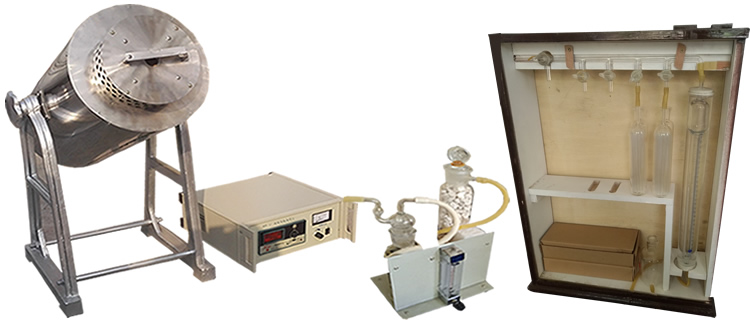

HX-2型煤炭活性测定仪实物图

您的位置: 网站首页 » 产品介绍 » 其他煤质设备 » 正文

又名:二氧化碳测定仪

HX-2型煤炭活性测定仪用于测定煤和焦炭对二氧化碳的化学反应性,也就是在一定的高温条件下,煤炭对二氧化碳的还原能力。煤炭活性测定仪具有升温速度快、保温性能好、控温准确、灵敏等优点,符合GB/T220-2001《煤对二氧化碳化学反应性的测定方法》的要求,可供煤炭、化工、建材、电力、冶金、地质勘探和科研部门等单位使用。
煤炭活性是表示煤炭化学稳定性及其表面积的指标之一,对气化和燃烧具有密切的关系。活性高的煤还原能力强,在气化和燃烧过程中的反应快、效率高,特别对一些高效率的新型气化工艺如沸腾气化更是这样。煤炭活性更直接影响到煤在炉中的反应情况、耗煤量及煤气中有效成分等。
在流化燃烧和气化新技术中,活性对煤在炉中的反应速度也有密切关系,因此,活性也是一种重要的气化和燃烧特性指标。

煤炭活性仪主要技术指标:

1.炉膛温度:短时最高炉温1500度,使用炉温1200度-1300度
2.恒温区:100mm Δt<±10度
3.升温速度:20-25度/分钟 1小时内可使炉温达到1200度-1300度
4.硅碳管:双螺纹型φ45/35×500mm
5.反应管:刚玉管φ25/20×850mm
6.控制器:在0-1600度全量程内可自动进行恒温控制
7.高温计:铂铑-铂热电偶、量程0-1600度精度1.0级
8.耗电功率:4-5 kW
9.电源电压:220V±20V
10.高温计:铂铑-铂热电偶、量程0-1600度精度1.0级
11.总重量:90kg

煤炭活性仪结构及主要特征

煤炭活性测定仪由二氧化碳净化系统、反应炉、气体分析器三个主要部分组成:
1、净化系统:包括气压计、洗气瓶、气体干燥塔、气体流量计。
2、反应炉:硅碳管竖式管式炉,最高加热温度可达1350℃,内装耐温1500℃的石英反应管。温度控制采用控温精度高、读数清晰无视差, 0~1600℃全程自动恒温控制,操作使用十分方便。
3、气体分析器:测定范围为0~100%,精度为±2%。

煤炭活性测定仪安装方法

1.安装491型气体分析器:

按照奥式气体分析器图对活塞梳形管、量管恒温水套、水准瓶,用乳胶管进行连接,并安装到相应位置。

2.炉体安装:
取下散热罩及炉前档板,将硅碳管小心插入刚玉外套管内,导线穿过散热罩小孔和硅碳管的电极相连,然后装上散热罩和前档板。将热电偶固定在刚玉内管中,热电偶顶端与弯管之间用胶布密封缠紧。

3.气路连接:
按照国家标准反应性测定装置图将干燥塔,吸气瓶,气体分析器与炉体和二氧化碳气瓶连接,通入二氧化碳检查系统有无漏气现象。

4.试剂配置及使用:
将气体分析器、洗气瓶等倒入自配溶液,以供化验使用。

1.	安装491型气体分析器   活性测定仪安装硅碳管

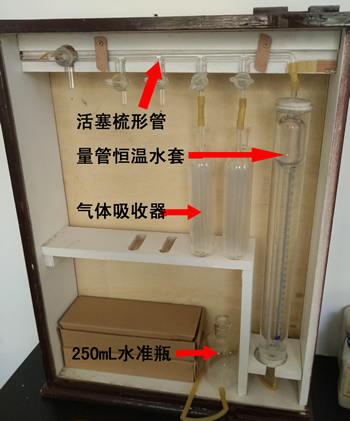

安装491型气体分析器

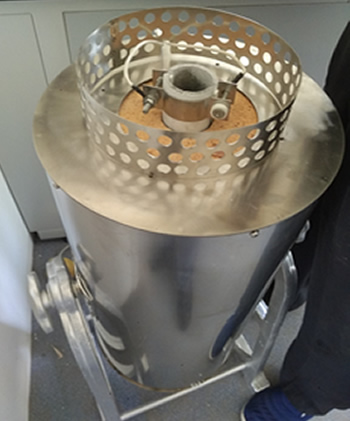

安装炉体硅碳管,热电偶
活性测定仪净化器安装   活性测定仪试剂配置及使用
气路连接

试剂配置及使用

5.电路连接:
硅碳管加热电极引出的导线和控制器的输出端相连,热电偶连线接到控制器的热电偶接线柱上,注意+、-极性不要接反,控制器的输入端接220V电源。

6.装料:
将热电偶位于刚玉管的中心。将刚玉管直立,加入粒度为6-8 mm碎瓷片至热电偶露出瓷片约100mm,然后加人试样至试样层的厚度达200mm,再用碎瓷片充填刚玉管的其余部分。

活性测定仪控制器电路连接   活性测定仪放料

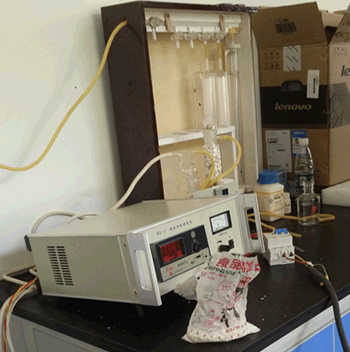

电路连接

装料
活性测定仪气路图

1-二氧化碳瓶; 3-洗气瓶;

4-气体干燥塔;5-气体流量计

6-反应炉; 7-刚玉管;

8-奥氏气体分析器;9-热电偶

10-温度控制器

反应性测定装置图

煤炭活性仪测定方法:

安装装料完毕后,打开温度控制器,开机升温,升温时关闭气体,750℃褐煤或800℃(烟煤、无烟煤),如果是烟煤当升到800度后,在此温度下保持5分钟。通气2.5分钟时用奥氏气体分析器在1分钟内抽气清洗系统并取样。停止通入二氧化碳,关闭气体分析器开关,分析气样中的二氧化碳浓度。然后每升高50℃按保温二氧化碳并取气样分析反应后气体中的二氧化碳浓度,直到测定温度达1l00℃时为止。

按国家标准GB/T220-2001《煤对二氧化碳化学反应性的测定方法》第6条:测定准备、第7条:测定步骤、第8条:数据处理及结果报告的规定进行。测定精密度应符合第9条的规定。

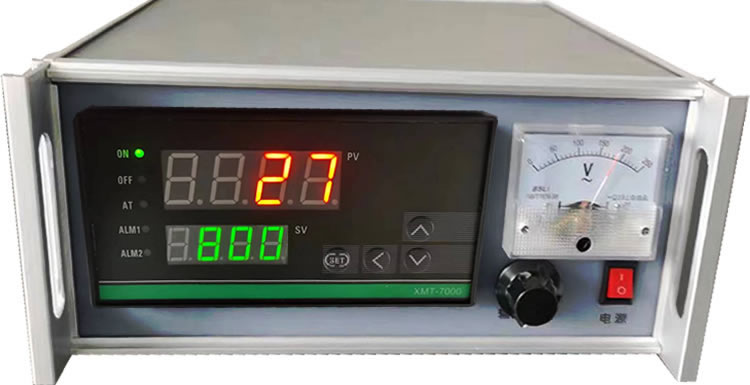

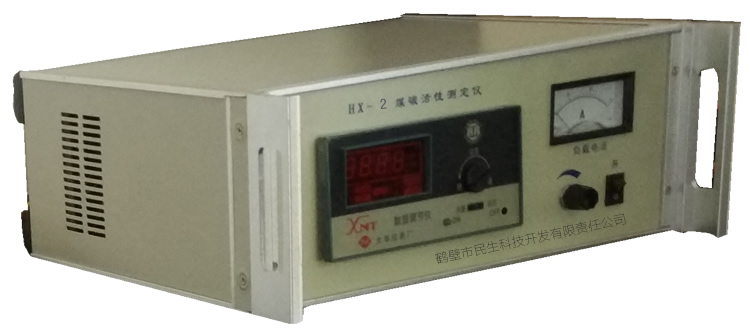

HX-2型煤炭活性测定仪温度控制器:

使用方法:

活性测定仪控制器

1、检查仪器外表是否完好,开关应在断开位置。
2、按照后面板标志接好电源、负载和热电偶。
3、电流表下方的“电流调节”旋钮是专门为调节加热电流而设置的,顺时针旋转电流变大,逆时针旋转电流变小,使用前应将“电流调节”旋钮调到最小处,然后根据需要,缓慢增大加热电流。
该控制器的控制对象是管式高温炉,要根据硅碳管的电热特性适当调节加热电流。初次使用时,电流不能太大,一般应控制在10A左右;正常使用时加热初始阶段电流也不能太大,最好不要超过10A,待炉温升至450℃以后,可适当调大加热电流。
4、打开电源开关,机箱内交流接触器吸合;数字显示调节仪通电,绿色指示灯亮,电流表指示加热电流。
5、把温度温度控制器选择开关拨到“下限”位置,调整“设置”旋钮至规定温度,然后把选择开关拨到“上限”位置,调节“设置”旋钮至1350℃。把选择开关拨到“测量”位置,窗口数字显示当前炉内温度。
6、当温度达到工作温度设定值后,红灯亮,加热停止,电流表指示为零。此时温度显示还有变动,这是由于温度惯性所致,待几分钟后即可稳定。当温度低于设定值时,绿灯亮,重新加热,电流表指示加热电流。
在工作过程中数字显示上下漂移两三个字为正常,这是因为电网电压不可能绝对恒定,同时整个控制过程也是在逼近“设定”温度时不断接通或断开电源。
7、本仪器有超温断电和报警功能,当温度超达1350℃时,红灯亮,仪器断电,报警器发出声光报警。
8、使用完毕,将“电流调节”旋钮旋到最小位置,关闭电源开关,切断供电电源,妥善保管仪器。
9、仪器应严格按照“GB/T220煤对二氧化碳化学反应性的测定方法”的规定进行操作。

煤炭活性测定仪配件气体分析器:

煤炭活性仪配件气体分析器概述:

活性测定仪配件491型气体分析器适用于工业气燃炉、煤燃炉、油燃炉等燃烧时生成的烟道气体中所含二氧化碳、一氧化碳、碳化氢等气体成份;同时亦适用于公共卫生工作、粮食仓库、蔬菜地窖中测定空气中有害气体,废气等成份。是现代工矿企业在进行热平衡测试和对气体进行定量分析,最为普通采用的玻璃仪器。

煤炭活性仪配件气体分析器组成部件:

编号 名称 规格 四组件数
1 气体量管 附水套管 1
2 气体吸收器 玻璃管接触式 4
3 活塞梳形管   1
4 U 形干燥管   1
5 水 准 瓶 250ml 1
6 木 箱 带活门 1

煤炭活性仪配件气体分析器使用方法:

1.安装前必须先将器用洗液浸泡,并用蒸馏水洗净、烘干。
2.所有玻璃活塞部分均涂以真空硅脂,要插入栓座以后先转几圈以后使润滑均匀分布。
3.在气体吸收器中加入适当的化学试剂。
4.准备分析前应将仪器准备妥当并先检查设备中之接头用活塞等处是否严密,不漏气。
5.本仪器能在混合气体中分别测定 CO 2 、CO 、O 2 和 CnHm 的总数(在混合气体中其含量是不小于 0.5% )的含量。

煤炭活性仪配件气体分析器注意事项:

1.用致密真空胶管连接支管时应小心轻压以免损坏仪器,胶管端可浸以少量清水以使润滑。
2.无论在库存或使用时须仔细保管,轻拿轻放,所有磨口部分均不可干麿。以防止损伤麿口部分,影响密合。
3.所有胶管和胶塞不用时应拆洗净置干燥阴凉处。
4.在严寒至室温低于 0 ℃应在使用后倒出仪器内之液体以免冻裂仪器。

HX-2型煤炭活性测定仪装箱配置清单:

竖式管式炉 1台   温度控制器 1台   奥式气体分析器 1套
热电偶 1根 反应管 1支 硅碳管 1根
流量计 1个 250mL洗气瓶 1个 250mL干燥塔 1个
胶管 5米 橡皮塞 2个 电源线 1根
二氧化碳减压器 1套 无水氯化钙 1瓶 硫酸 1瓶
氢氧化钙 1瓶 甲基红 1瓶 真空硅脂 1瓶
100mL带盖坩埚 2个 Φ3mm标准筛 1个 Φ6mm标准筛 1个
