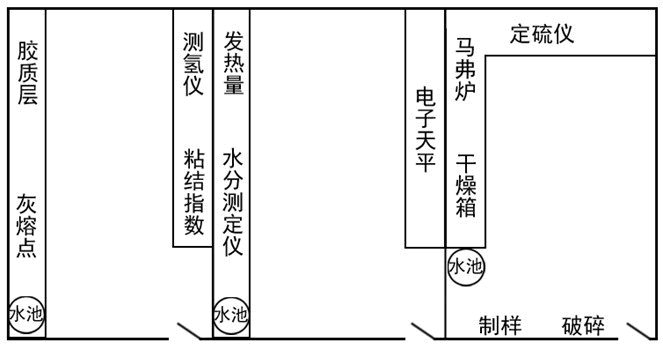

煤质化验室布置及设计
煤质化验设备用途及工作台设计:
仪器名称 |
型号 |
用途 |
房间及占地 |
电源 |
智能汉字量热仪 |
ZNLRY-2005 |
热量 |
单独房间 , 不向阳 |
功率 220V 120W
|
快速智能定硫仪 |
KZDL-8H |
硫含量 |
占地工作台 ,2 米左右 |
220V 3KW |
箱式高温炉 |
XL-1 |
灰分
固定碳
挥发分
|
工作台 ,2 米 |
220V 4KW |
智能微电脑控温仪 |
WSWK-5 |
数显电热鼓风干燥箱 |
101 -1A |
煤样烘干 |
工作台 ,1.5 米 |
220V 4KW |
鄂式破碎机 |
EP-2 |
粗碎 1-6mm |
占地 1 平方米 |
380V 1.5KW |
密封式化验制样破碎机 |
GJ-1 |
细碎至 80-200 目 |
占地 1 平方米 |
380V 1.5KW |
注意:
1、 ZNLRY-2005智能汉字量热仪最好为一单独房间，不向阳面，无冷热源，无强磁场。
2、 KZDL-8H快速智能定硫仪、XL-1箱式高温炉、WSWK-5智能微电脑控温仪及101-1A数显电热鼓风干燥箱可设在同一房间，电源、功率应足够，最好能接进房间三相四线电源，以免单相电源负荷过大。
3、 EP-2鄂式破碎机、GJ-1密封式化验制样破碎机，需电源380V，落地摆放，可固定。
4、 工作台设计尺寸，一般为长×宽×高，长一般根据房间来设计，宽为800mm，高为800mm即可。
煤质分析设备仪器电压、功率：
根据设备功率接断路器和插座：
仪器名称 |
型号 |
电压（ V ） |
功率（ kw ） |
密封式化验制样粉碎机 |
GJ-1 |
380 |
1.1 |
鄂式破碎机 |
EP-1 |
380 |
3 |
高效节能一体化马弗炉 |
JXL-620 |
220 |
4 |
数显电热鼓风干燥箱 |
101 -2A |
220 |
2.5 |
微机定硫仪 |
HDL-9W |
220 |
4 |
快速自动测氢仪 |
KZCH-II |
220 |
3 |
微机灰熔点测定仪 |
HR-4 |
220 |
5 |
微机胶质层测定仪 |
JC -2 |
220 |
8 |
微机全自动量热仪 |
MLR-8W |
220 |
1 |
粘结指数测定仪 |
NJ-2 |
220 |
0.12 |
微机自动水分测定仪 |
MSSC |
220 |
1 |
电子分析天平 |
FA1004 |
220 |
0.1 |
需自备氧气瓶、蒸馏水 , 另胶质层需接排风设备
