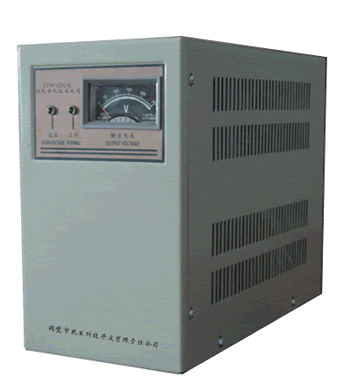

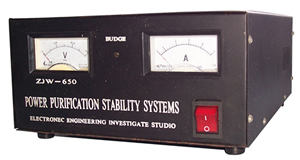

ZJW-650型专用交流净化稳压电源
输入交流电压：50Hz 180-240V ZJW-650型专用交流净化稳压电源使用说明书 概述: 本电源是以美国研制的电源调节“VARITRON”的原理为依据，开发研制的一种新型电源。具有稳压精度高.抗干扰性强等性能，并可抑制入尖峰，有响应速度快.效率高.可靠性好及完善的辅助保护功能等特点，被国家选为优种机型。它代表当前国内交流稳压点源的最新水平和重要发展方向之一。它特别适用于微机.仪器仪表及各种点子产品的交流稳压供电。 电路基本原理: 一. 电源调节器工作原理： 如图1所示，将一只自耦变压器T与电容器C串联，在OA端输入220V交流电压UIN，在NO端输入与UIN同相且大小可变的交流电压 Uc.通过分析可知，如果输入电压Uin为定值，控制电压Uc与Uin同相，则O<Uc<Uin,Uout>Uin,电路表现为生压，Uc=Uin时，Uout=Uin;Uin<Uc<2Uin时，Uout<Uin,电路表现为降压。那么，当Uin为变化值，只要控制Uc的大小，就可保持输出电压Uout稳定不变，我们可以采用图2的电路，将一个电感L2与一个双向可控硅串联后，并接在电容上。改变L2大小就可以得到不同的Uc并保持与Uin现位一致。这时，只要调节与L1串联的双向可控硅SCR的控制角，就能达到调节Uc的大小，稳定输出电压Uout的目的。 二.控制电路工作原理： 如图三所示，在触发控制电路中，首先将反馈电压变换成随它的大小而高低变化的直流电压；然后在比较器里与来自同步锯齿波电压进行比较，那么在比较器的输出端就会输出一个宽度随交流输出电压的幅度变化而变化的方波，再用此方波去控硅的导通角,从而改变电感L2以调节Uc,稳定输出电压Uout. 主要技术指标: 1.输入交流电压：50HZ 180-240V 2.输出交流电压：220V 可调±5V 3.输出功率：650W} 4.稳压精度：±1% 5满载效率：＞93％ 6.附加波形失真：＜3％ 7.尖峰抑制：当3000V脉宽2us输入时输出＜3V 保护功能: 输出电压超过240V以上时，保护电路动做作，输出电压降低30V左右，且蜂鸣器报警。 使用说明: 一.负载插座装在机器后面，检查负载接线无误后，即可接通稳压器电源。 二.当送上稳压器交流输入电压后，观察电压表有慢启动过程，然后逐步加上输出负载，观察交流输出电流表，应有电流指示，且电压表读数不变。 三.输出电压过压时，报护电路动作，蜂鸣启报警，重新启动时，要关断面板上电源开关再闭合，电路恢复正常。 四.由于过流或短路使报险丝熔断时，更换保险时必须把电源关断，不可带电操作。 五.面板上有一输出电压微调小孔，可调节输出交流电压值220V±5V但不是特别需要，请不要乱调。 一般故障原因及排除方法 :
|
|||||||||||||||||||||||||||||
