HR-3型自动微机灰熔点测定仪

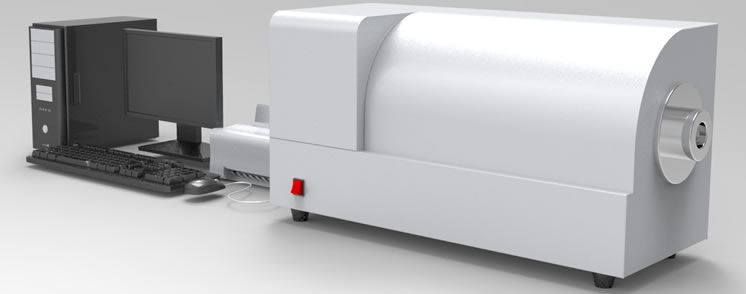

HR-3型微机灰熔点测定仪实物图

微机灰熔点测定仪应用范围:

微机灰熔点测定仪适用于测定各种煤和焦炭的灰熔融特性。利用微机对灰熔融性测定过程进行自动控制,选用高分辨率USB工业摄像机,灰堆图像直接在微机上显示,录制全部实验图像,选择原型后,电脑自动调节图像亮度,让图像始终保持清晰自然。可人工识别7个和自动识别3个试样,并自动判断抓取原型温度,软化温度,半球温度,流动温度,同时抓取该温度对应的实时图像,并可将灰锥结果图像及相应温度值打印,实验过程的图像及温度存入磁盘,亦可随时调出,以便于检验和分析。灰熔点测定仪广泛应用在电力、煤炭、水泥、冶金等行业化验室。

微机灰熔点测定仪主要技术指标:

1.高温炉: 卧式炉
2.加热元件: 硅碳管
3.加热电源: 220V±10% 50HZ
4.最大加热电流: 30A
5.测温范围: 0~1500 ℃,分辨率 1 ℃
6.温度采集元件: 铂铑-铂热电偶
7.温度显示精度:≤0.2%(FS)
8.升温控制方式: 自动调节控制
9.报警提示:900℃以后每隔十分钟报警一次,提醒观察灰锥形状。
10.升温速度:900℃前15-20℃/min;900~1500℃时 5±1℃/min
说明:由于高温炉的热惯性较大,为保证900℃后升温速度满足5±1℃/分钟的要求,从(890℃-900℃)这个阶段温升速度为(15~5)±1℃/分钟。
灰锥观察方式:摄像机自动摄取,计算机系统显示。
本仪器符合国家标准《煤灰熔融性的测定方法》所提示四点技术要求:
1、高温恒温带长约30mm。
2、能准确地控制升温速度(900℃以后为5℃±1℃/min),并在三小时候内加热到1500℃ 。
3、可用封碳法来控制炉内气氛为弱还原性,用空气于炉内自由流通的方法来控制为氧化性气氛。做弱还原性气氛用气密刚玉管:与炉膛中央放置石墨 5-6g。用气疏刚玉管:与炉膛中央放置石墨15-20g,石墨两侧放置无烟煤30-40g。它们的粒度、数量和放置部位视具体情况而定。
4、900℃以后炉内试样即清晰可见。

11.可人工识别7个和自动识别3个试样,并自动判断抓取原型温度,软化温度,半球温度,流动温度,同时抓取该温度对应的实时图像,并可将灰锥结果图像及相应温度值储存打印。
12.外形尺寸: 900mm×380mm×470mm(长×宽×高)
13.整机重量: 45kg

微机灰熔点测定仪主要特点:

1.微机自动控制温升,温升特性符合国标GB219-2008;
2.采用高清晰USB摄像头,灰锥图象清晰,直观灰锥图像显示在微机显示器图像采集区域;
3.系统具有对试验结果存储和调用功能;
4.可选择打印灰熔点图像及温度值;
5.采用RS232通用串口通讯,系统运行于WINDOWS操作系统。
6,自动判断特征熔融温度:变形温度( DT )、软化温度( ST )、半球温度( HT )和流动温度( FT )四个特征温度,并可存储;亦可将存入计算机的灰锥图形随时调出,以便于进一步检验分析。
7.实时显示灰锥图像变化过程,存盘,读取自如;
8.采用新颖的加热器件和保温材料,确保炉体长时间不损坏,并且升温快、控温准确、故障率低。
9.一体化结构,美观大方,维护方便。

微机灰熔点测定仪安装说明:

1. 仪器结构:

本仪器由计算机、炉体、控制箱组成。控制箱装有摄像机及控温元件。高温炉为卧式炉,加热元件为硅碳管。

2.炉体安装:

1 、将炉体放置水平,将硅碳管小心地插入刚玉外套管内,再将刚玉内套管插入硅碳管内,并在硅碳管和刚玉外管之间的两头垫上专制垫片。
2 、在硅碳管喷铝部位装上电极卡,接上导线,注意卡子不要和炉体的金属外壳接触,以免短路。
3 、调节摄像头位置,使摄像头对准高温炉的观测孔。
4 、安装高温炉的硅碳管和内套管。将热电偶从炉体圆孔插入高温炉内套管中恒温区内(一般在正中央),调节热电偶端使其位于内套管上部。然后接上热电偶连接线,请注意极性要正确。
5 、用随机配备的 USB 视频电缆线、控制插头与计算机上的对应插头连接起来。
6 、用电缆线将电源接在机壳后面的电源接线柱上。

3、软件安装:

系统软件需要在 WINDOWS 以上版本安装。

1、打开计算机,进入 WINDOWS 操作系统。
2、将随机配备光盘插入光驱。
3、用鼠标双击光驱图标,屏幕将显示光盘上的内容。
4、首先找到灰熔点安装程序,然后用鼠标双击运行安装,再安装USB摄像头驱动,安装完毕后重新启动计算机,灰熔点程序才可使用。

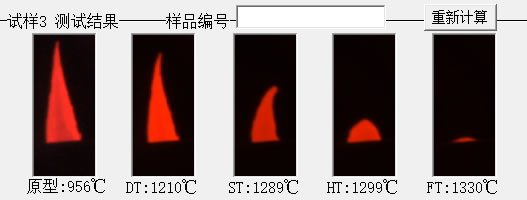

微机灰熔点测定仪实验图像

1、开始及停止测试
单击“开始”键,系统将开始升温,升温过程由计算机自动控制,图像自动存入文件中。当温度大于1500℃时系统将自动结束测试。如果您需要在测试过程中停止测试,可用鼠标单击“停止”键停止测试。
2、当您首次操作或图像不清晰时,可通过相机设置功能调整图像的清晰度位置等
a:打开控制箱,在炉温800℃时观察计算机上的图像,调整摄像的光圈,使图像亮度可辨,调节焦距使图像清晰无虚影。
b:用鼠标单击“相机”键,通过图像中的方向键调整镜头中灰锥,使试样处在合适位置。
3、特征温度的观察
在900℃后会出现对话框,通知你调整光圈,选择原型,原型一经确定,在后面的试验中就不能再修改了,后面特征温度会依据原型进行对比自动判断。
当您挑出合适的图像后,可单击相应的结果图像框,即将图像存入结果。
如果要取消结果图像可用鼠标双击图像结果。通过单击“试样1”、 “试样2”、 “试样3”键可在试样的结果中挑选。

微机灰熔点测定仪相机位置的调整   微机灰熔点测定仪镜头调整
通过相机设置功能调整图像位置

特征温度的观察

4、图像的存取操作

读盘和存盘在操作上是一样的。按“存盘”或“读盘”键后屏幕显示选单:点击“存盘”或“读盘”键后,选择合适的目录,点击“打开”或“存入”键,即可将计算机内存储的测试结果读出或将测试结果存入计算机。

5.灰熔点测试报告打印

点击“打印” 按钮,即可打印出当前三个试样及测试单位、样品编号、时间、化验员等信息。

微机灰熔点测定仪打印   微机灰熔点测定仪另存为
灰熔点测试报告打印

图像的存取操作

微机灰熔点测定仪使用说明:

1、试样放置于灰锥托板上。
2、灰锥托板放置于刚玉舟槽中。用送样杆轻轻推动刚玉舟,使其处于炉体中间。
3、双击电脑中“灰熔点测定仪”程序,点击“开始”键,即可升温实验。

微机灰熔点测定仪实验步骤

三个步骤做完实验,简单省事,实验结果一目了然。

微机灰熔点测定仪注意事项:

1.灰熔融性控制箱的电源应在开始实验时再打开,做完实验后应及时关闭,以免对炉体加热元件造成损坏。
2.计算机的显示最低分辨率为800×600。
3.计算机禁止使用屏幕保护程序。
4.计算机的显示器电源管理应关闭。
5.仪器须有良好接地。
6.在安装或拆卸炉子时应小心,勿损伤硅碳管,勿使炉体受强烈振动。
7.最大使用电流勿超过30A。
8.仪器应放在干燥、通风的地方,不能在炉内处理水分较高的物质。
9.炉内严禁通入气,在用无烟煤控制气体成分时勿用硫分高者。
10.在硅碳管和刚玉舟、外套管之间应留适当的空隙,使硅碳管周围保持少量的空气,防止局部过热。
11.仪器背面有裸露高压线,请勿触摸。移动仪器时,须先切断电源。
12.计算机九针串行口上必须插上串行口隔离器。

HR-3型微机灰熔点测定仪装箱配置清单:

联想商务电脑 1台   激光打印机 1台   灰熔点主机 1台
摄像头 1个 铂铑-铂热电偶 1个 硅碳管 1个
刚玉舟 2个 托板 50个 灰锥模 1套
刚玉内管 1根 硅碳管连接线 2个 糊精 1瓶
活性炭 1瓶 无烟煤 若干 视频线 1根
通信电缆 1根 送样杆 1把 电源线 1根

自动微机灰熔点测定仪短视频产品展示

自动微机灰熔点测定仪短视频产品展示   自动灰熔点测定仪3D产品

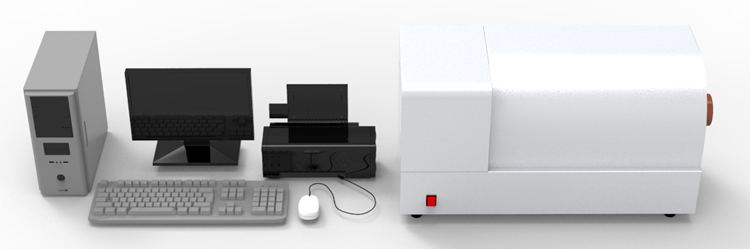

微机灰熔点测定仪3D图片

微机灰熔点测定仪

微机灰熔点测定仪3D图

现场照片:

微机灰熔点测定仪现场照片   微机灰熔点测定仪现场照片
