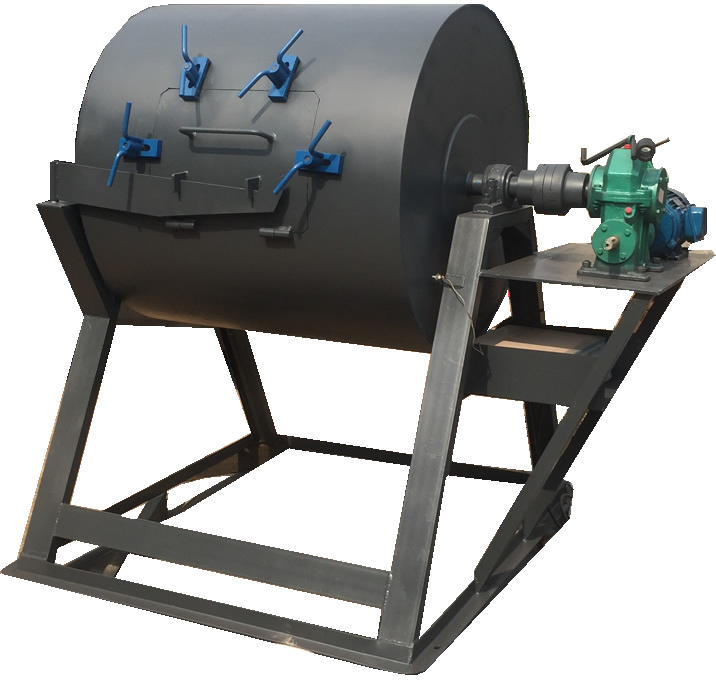

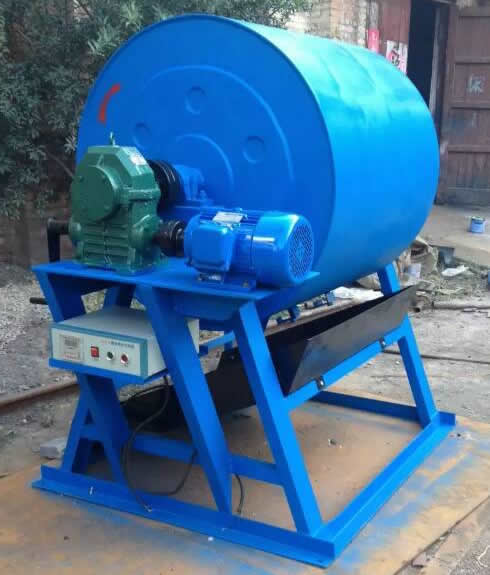

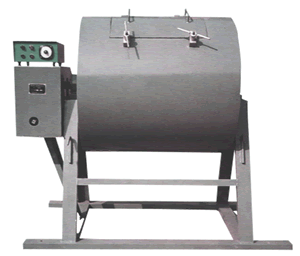

MK-8型米库姆转鼓机

MK-8型米库姆转鼓机

又名:焦炭机械强度测定仪

MK-8型米库姆转鼓机按GB ⁄ T2006-94《冶金焦炭机械强度的测定方法》规定的技术要求设计制造的,主要用于测定焦炭机械强度,焦炭试样的抗碎强度和耐磨强度。

米库姆转鼓机特点:

1.本机为焦炭机械强度测定专用设备。采用落体撞击式进行工作。物料出鼓后,按标准对焦炭的机械强度进行测定。

2.有手动筛,40mm 25mm 10mm,为减轻劳动强度,增强测定的准确度,专门设计制造有鼓前、鼓后机械筛,代替人工对集炭进行筛分分级。

米库姆转鼓机技术指标及参数:

转鼓内径(mm):1000±5
转鼓长度(mm):1000±5
转鼓转速(转 ⁄分钟):25
鼓壁厚度(mm):8
电机功率(kw):2.2
机器重量(kg):1000
外形尺寸(mm):1830×1350×1800(长×宽×高)
电压(V):380/220

米库姆转鼓产品设备:

1、转鼓:内径规格为1000×1000±5mm。鼓壁厚度采用8.0mm的优质耐磨材料。沿鼓轴向安装四根角钢,100mm×50mm×10mm(高×宽×厚),相隔90度焊于鼓内壁上,鼓门500mm×600mm,保证严密,转轴由2.2千瓦电动机电动。经减速机,转速为25转/分,每次测定为100转。
2、控制器:自动定时停转。本控制器后面板安装接线端子,负载端子接设备的电机,电源端子接电源。在接通设备电机和电源后,控制器红灯指示灯亮,然后启动控制器绿色按钮。设备开始起动,启动,红灯熄,绿灯亮。转速为25转/分,每次测定为100转/4分±10秒,在控制器的控制下自动停机,在停机后,静置1-2分钟,方可做转后筛分测定。如设备运转中途需要停机,按动控制器的红色按钮。每次测试时间为4分钟±10秒,每月标定一次时间。
3、圆孔筛:为木制框,长方形铁板筛。筛片有效尺寸为960mm×660mm,有以下规格,尺寸如下,每月检验一次。(另购)
孔径为60mm±0.5mm筛子
孔径为25mm±0.5mm筛子
孔径为40mm±0.5mm筛子
孔径为10mm±0.4mm筛子
4、磅秤:刻度为0.1公斤(自购),称量100公斤
5、其它:铁铲、容器(竹筐、铁箱均可)自备。

试样的采取和制备:

1、试样的采取按GB1997的规定进行。
2、按GB/T2005进行分析并称量各粒度级焦炭质量(不包括小于25mm部分),按各粒度级筛分比例称取转鼓试样,每份试样为50公斤(称准至0.1公斤)。每次试验最少应取两份试样。
3、当发现试样水分过大时,对试验结果有影响时,需作适当处理,方可进行试验。

米库姆转鼓机试验步骤:

1、将其中一份试样,小心放入已清扫干净的鼓内,压紧鼓盖,升动转鼓,100转后停鼓,静置1-2分钟。使粉尘降落后,打开鼓盖,把鼓内焦炭倒出,并仔细清扫,收集鼓内鼓盖上的焦粉。
2、将出鼓的焦炭依次用直径25mm和10mm的圆孔筛进行筛分(25mm部分进行毛穿孔)。筛分时每次入筛焦量不超过15公斤,既要力求筛净,又要防止用力过猛使焦炭受撞击而破碎。
3、分别称量大于25mm、25-10mm及小于10mm各粒焦炭的质量(称准至0.1公斤),其总和与入鼓焦炭质量之鼓焦质量之差为损失量,当损失量≥0.3公斤时,该试验无效,<0.3公斤时,则计入小于10mm一级中。

计算公式与测算误差:

抗碎强度(M25)% 计算式:

出鼓后大于 25mm焦炭的质量(公斤)

米库姆抗碎强度公式

入鼓焦炭的质量(公斤)

耐磨强度 (M10)% 计算式:

出鼓后大于 10mm焦炭的质量(公斤)

米库姆公式

入鼓焦炭的质量(公斤)

测算误差: M25不大于 3% , M10不大于 1% 有效。

为减轻劳动强度,增强测定的准确度,专门设计制造有鼓前、鼓后机械筛,代替人工对集炭进行筛分分级:



JXS-5焦炭鼓前分组机械筛

JXS-5焦炭鼓前分组机械筛



焦炭鼓前分组机械筛主要用于冶金炼焦各级组成(25~40mm、40~60mm、60~80mm、>80mm)及焦末含量的测定。它可以替代手工筛,达到减轻劳动强度、提高焦末含量的检测准确性、消除人为误差的理想设备。焦炭鼓前分组机械筛采用优化设计,使其结构紧凑,操作简便,运行可靠。其各项技术性能已达到GB ⁄ T2005-94中的要求。

焦炭鼓前分组机械筛主要技术规格:

1、筛板规格(mm):80×80 60×60 40×40 25×25
2、层 数: 4层
3、筛体倾角: 11.5º
4、激振幅度:6~8mm
5、电机功率:0.75kw
6、机器重量: 650kg
7、外形尺寸(mm):2300×1340×1310



JXS-2焦炭鼓后机械筛


  XS-2焦炭鼓后机械筛

JXS-2型焦炭鼓后机械筛是用于焦炭机械强度测定的筛分,装有时间续电器,电器控制,使筛内试样得准确的定时筛分,可消除手筛操作人为误差,是焦炭筛分的理想设备。

焦炭鼓后机械筛主要技术参数:

电 机 功 率:1.5KW
摇 动 角 度: 40º-45º
一次筛分时间:45秒
筛 板 尺 寸:上层筛孔为40mm或25mm,下层为10mm.筛框为木质,筛片的技术要求GB2006的规定。
外 形 尺 寸:(mm)1540×1150×1210
总 重:360kg
