NJ-2型粘结指数测定仪

NJ-2型粘结指数测定仪

相关名称; 粘结指数测定仪 G值测定仪 粘结测定仪

NJ-2型粘结指数测定仪是测定炼焦用煤的粘结能力-罗加指数及粘结指数的专用仪器。它由一台电动机通过蜗轮蜗杆减速器带动两个转鼓以每分钟50转的速度转动250圈,使煤样焦块在转鼓内进行强度试验。从而以煤块耐磨度,即对破坏抗力的大小表示试样的粘结能力。

粘结测定仪共有五部分组成,即电动机、减速器、转鼓、计数器、壳体等。仪器内装有电子计数器及控制装置,机器出厂设置转数为250转,实现自动停转,也可以根据特殊要求增加或减少圈数。计数检测采用光电开关,具有无触点、寿命长等特点。

粘结测定仪适合于煤炭、冶金、焦化部门及科研单位的试验室使用。

技术参数:

1.符合国标GB/T5447-2014《烟煤黏结指数测定方法 》和GB/T5449-2015《烟煤罗加指数测定方法》;

2.显示方式 :双LED数码显示,左边显示计数窗口,右边显示时钟窗口,手动复位或设置圈数 ;

3.转鼓转数: 250 转;转数控制范围:1-999转可预置;

4.转鼓转速:50±0.5r/min ;

5.电机功率:120W ;

6.总重量:35kg,主机:20Kg;

7.电源:AC 220V±10% 50Hz ;

8.外型尺寸:主机:480mm×370mm×280mm(长×宽×高)

结构简介:

粘结测定仪的结构:(见附图一)

测定仪内装有智能数显计数器,该计数器具有计数准确,操作方便的特点,并可在1-999转内任意预置转数,实现自控停止转动。

主要组成部分:电机、减速器、两个转鼓、计数器、壳体。

其中转鼓内径200mm、深70mm,壁上铆有相距180o厚3mm 的挡板两块。

附图1:粘结指数测定仪结构简图

NJ-2型罗加粘结指测定仪结构图

1、上盖 2、减速器 3、电机 4、机壳 5、螺钉 6、转鼓 7、计数器 8、电源开关 9、干簧管

使用方法:

1、启动运行:按“启动”键转鼓转动,同时显示运行的圈数和运行的时间,到设定的计数值时(出厂设置250转),停止转动,声音提示。如在转鼓工作时需要终止实验。可按下停止开关,这时电机停止转动。如运转中需要重新计数时,可按复位开关,这时计数器重新计数。

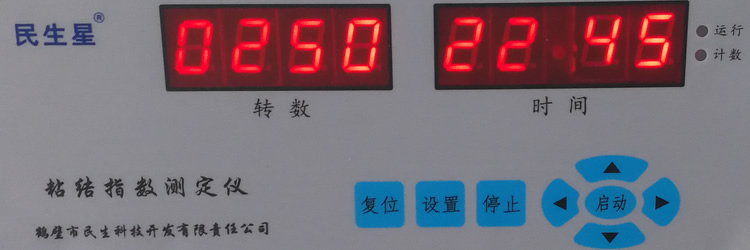

粘结指数测定仪面膜

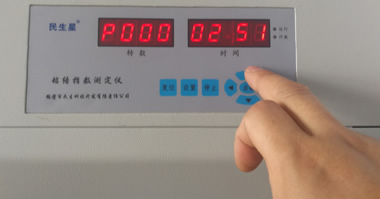

2、设置转数:按“设置”键,在时间窗口显示P000,在计数窗口显示0250,按◀键选择修改的位,相应的位闪烁,按▲或▼键,增加或减少数值,设置完后按▶键保存,按停止键退出设置。

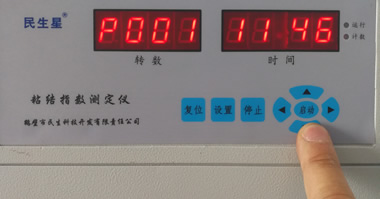

3、设置时钟:按“设置”键,在计数窗口显示P000,在时钟窗口显示计数值,按▶键在计数窗口显示P001,在时钟窗口显示时间,再按◀键,选择要调整的位,使其闪烁,按▲或▼键调整数值,调整完成后,按▶键保存,按停止键退出设置状态。先按“停止”键,然后再开机即可以恢复到出厂状态。

粘结指数面板设置计数值   粘结指数测定仪设置时钟
设置转数

设置时钟

实验操作说明:

先称取5g无烟煤,再称取1g试验煤样放入坩埚,重量应称准到0.001g。
用搅拌丝将坩埚内的混合物搅拌2分钟。
搅拌方法是:坩埚倾斜45度,坩埚逆时针方向转动,每分钟约15转,搅拌丝顺时针方向转动,每分钟约150转,搅拌时,搅拌丝的圆环接触坩埚壁与底相连接的圆弧部分。经1分钟45秒后,一边继续搅拌,一边将坩埚与搅拌丝逐渐转到垂直位置,2分钟时,搅拌结束。也可用达到同样搅拌效果的NJJB系列粘结指数自动搅拌仪进行搅拌。

粘结指数实验坩埚搅拌方法

搅拌后,将坩埚壁上混合物轻轻扫下,用搅拌丝轻轻将混合物拨平,沿坩埚壁的层面略低1~2mm。
用镊子夹压块于坩埚中央,然后将其置于手动静压器下压30秒,结束后,压块仍留在坩埚混合物上,盖上坩埚盖。注意:坩埚应轻拿轻放,避免受到撞击与振动。

放压块在静压器下压30秒

将带盖的坩埚放入预先升温到850℃的马弗炉的恒温区。放入坩埚后的6分钟内,炉温应恢复到850℃,以后炉温保持在850±10℃。从放入坩埚开始计时,焦化15分钟之后,将坩埚从马弗炉中取出,放置冷却到室温。

粘结指数中马弗炉实验

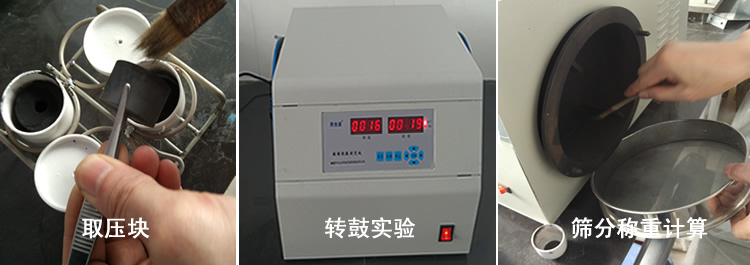

从坩埚中取出压块。当压块上附有焦屑时,应刷入坩埚内。用天平称量焦渣总重记录,然后将其放入转鼓内,进行第一次转鼓试验,转鼓试验后的焦块用1mm圆孔筛进行筛分,再称量筛上部分重量记录,然后将其放入转鼓进行第二次转鼓试验,重复筛分、称重记录操作。每次转鼓试验5分钟即250转。重量都称准到0.01g。罗加指数实验需要进行第三次转鼓试验。

粘结指数转鼓筛分计算

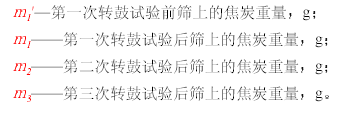

根据罗加指数和粘结指数公式计算,结果取小数后一位,也可用化验数据计算器在线计算。

附:粘结测定仪配件SS-65型手动静压器使用:

该仪器为试验室必备之仪器,是粘结指数测定仪附件,可供煤炭、化工、建材、冶金、地质和科研单位化验分析样品的压制之用。

一、概述:

各种分析试样一般在分析前要经过120-200目的粉碎后才能进行焙烧加热,因试样受高温热气流的影响,使试验样品大量挥发(特别是带鼓凤或烟囱的焙烧设备更容易发生挥发),使样品的重量失去准确性、代表性,用该仪器在分析焙烧加热前将样品进行静压即可避免以上现象。

二、特点:

本产品外部采用镀铬,重锤采用烤漆。外观光亮艺术,结构简单,体积小巧玲珑,易于操作。

三、主要技术指标:

1.公称压力:6.5kg

2.外型尺寸:250×250×400mm

3.重量:12.5kg

四、使用注意事项与维护修理:

1.应将仪器放在干燥处,以免受潮生锈。

2.应经常保持清洁,以利压杆轻便灵活,如不灵活可在铜套内加些润滑油。

3.恢复出厂状态:先按住面板上“停止”按键,然后开机,两秒后松开按键。

NJ-2型粘结指数测定仪装箱配置清单:

粘结指数主机 1台   静压器 1台   压块 4个
搅拌丝 1根 坩埚 4个 坩埚架 1个
筛子 1个 电源线 1根

粘结指数测定仪短视频产品展示

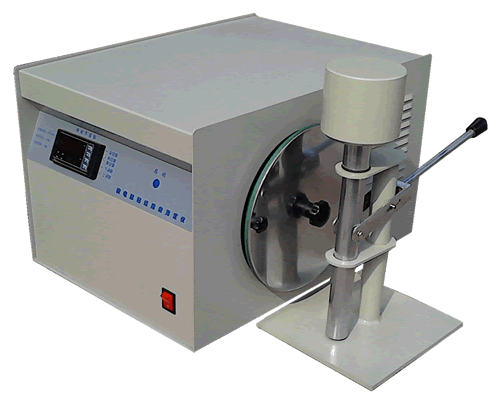

粘结指数测定仪3D图

现场照片:

粘结指数测定仪现场照片

粘结指数测定仪相关链接:

GB/T 5447 烟煤粘结指数测定方法
GB/T 5449 烟煤罗加指数测定方法
粘结指数测定仪常见问题及维护方法
NJJB-1型单锅粘结指数搅拌仪
NJJB-2双锅型粘结指数搅拌仪
WSWK-5微电脑时温程控仪
JXL-620节能型快速智能马弗炉
XL—1/2型箱式高温炉
粘结指数测定仪配件
flash NJ-II型粘结指数测定仪操作说明(Flash动画)
pdf NJ-2型粘结指数测定仪说明书
pdfGB/T5447-2014烟煤黏结指数测定方法
pdfGBT 5449-2015烟煤罗加指数测定方法
