XSB-88型自动标准振筛机

XSB-88(SZH-4)型自动标准振筛机

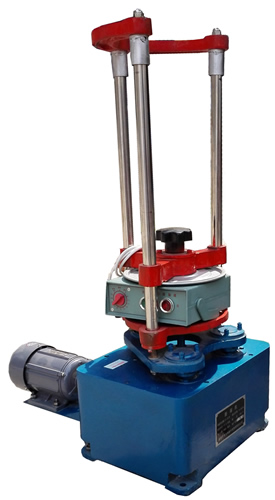

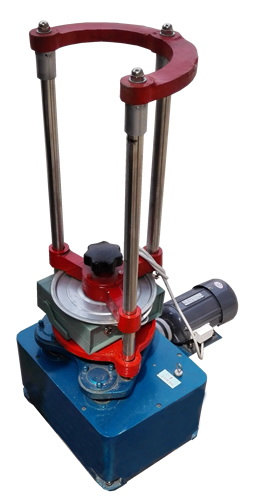

XSB-88型自动标准振筛机

XSB-88型自动标准振筛机是一种作为精密筛分的试验设备。该机具有回转及振击双重运动,能定时控制筛分时间,筛分数据准确,操作维护简便,并且体积小,重量轻,噪音低,是煤炭、冶金、电力、化工等行业试验室对物料颗粒分级筛选的理想设备。

标准振筛机是与试验筛配套使用的设备,它通过周向摆动和上下振击进行筛分工作,筛分时间可根据需要自行设定,装配自动停车装置,结构先进,使用方便,转幅度大,震击力强,筛选效果好,使用装夹套筛方便灵活等优点.

技术参数:

1. 筛具直径: 200毫米;

2. 筛具叠高:400毫米;最大装筛层数:8层;

3. 回转半径:12.5毫米;

4. 筛摇动次数:221次/分;

5. 震击次数:147次/分;

6. 上下振幅行程:6毫米;

7. 定时范围:0-60分钟;

8. 电源电压:三相AC380V.50HZ;

9. 电机功率:370瓦;

10. 转速:2800转/分.

11.整机重量:100kg

12.外形尺寸(长×宽×高)mm:520×370×870

自动标准振筛机工作原理

该机主要有传动、摆动、振击、夹紧机构及电器等部分组成。电动机通过传动轴将动力传递给蜗杆、蜗轮及凸轮机构,从而使与其配合的偏心轮旋转产生回转运动,钉杆上下往复移动产生振击运动。上盖手柄顺时针转动,使其夹紧固定在支架上,逆时针转动,夹紧机构松开,上盖可根据需求上下移动。

自动标准振筛机安装及使用

1、该机应安放在平整坚实的混凝土工作台上,并用地脚螺拴固定。

2、接通三相380V电源,转动定时器旋纽,将钮子开关拨至“开”,机器应正常运转。从上部观察筛架运转放向,应为顺时针。检验无误后即可投入使用。

3、反时针旋转上盖手柄,提起上盖,将盛有筛分物料的试验套筛(按孔径顺序上大下小依次排列)安防在盛筛盘上,然后压下上盖,顺时针旋紧手柄,把套筛固定好。

4、将定时器旋至所需时间,拨动钮子开关至“开”,机器开始工作,到所定时间自动停止筛分。

5、将钮子开关拨至“关”。松开上盖,取出套筛,按各行业标准规定计算筛上(或筛下)物料的百分比。

6、工作完毕,切断电源,将机器擦拭干净,并用塑料罩罩好。

自动标准振筛机注意事项

首次使用必须从加油孔加注约5kg润滑油(30#机械油),并在各运动部位注入适量润滑油。以后根据使用情况经常注意各运动部件的润滑状况,确保润滑良好,保证其正常运转,延长使用寿命。

自动振筛机短视频产品展示:

自动振筛机3D视频展示

振筛机3D图
