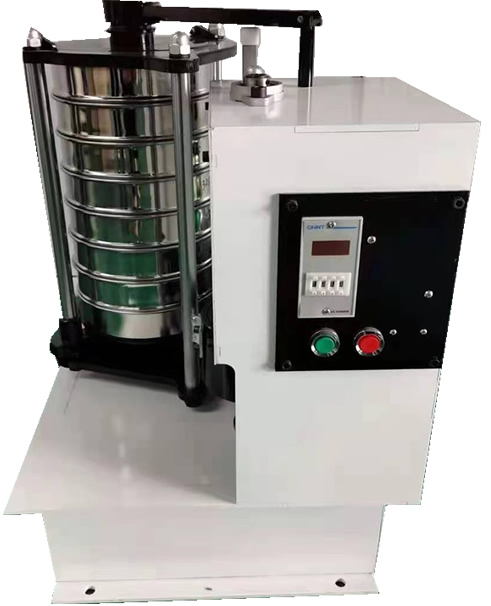

SZH-200型标准拍击式振动实验筛机

拍击振筛机用途和性能:

SZH-200型标准拍击式振动实验筛机，配合试验筛、分样筛使用可对冶金、化工、磨料、硬材料、饲料、食品、医药等行业的粉体材料进行筛分生产、检验。

主要技术参数：

1、可放筛子直径：200、150、100、75（mm）
2 、加装筛子层数：1-7 层
3、摇摆次数：290±10 次/分钟
4、拍击次数：156±10 次/分钟
5、往复次数：25（mm）
6、拍击高度：38±6（mm）
7、功率：370 W
8、电压：220 V
9、外形尺寸：H500*L400*W700（mm）
10、筛机重量：80 公斤

产品包装：木箱，尺寸（内径）：长570mm, 宽540mm，高760mm，重88公斤

拍击式振筛机工作原理及结构特点：

拍击式自动振筛机是电机带动齿轮通过同步带传动到主轴上，经齿轮变速后主轴按要求的转速转动，主轴带动偏心轮使滑板做往复运动，带动安装在滑板托盘中的试验筛左右摇动，同时主轴带动顶杆齿轮转动，变速后顶杆齿轮通过凸轮顶击顶杆，顶杆使拍锤上下拍击试验筛上盖，使得试验筛、分样筛中的物料往复和上下振动，使小于试验筛的筛面网孔的物料颗粒筛分进下层试验筛，如此层层筛选，使每层试验筛内只留相同粒度的物料。达到不同粒度的分离并确定此物料的粒度组成。

拍击式振筛机结构

1.捶铁 2.顶杆 3.偏心轮 4.电机 5.电机齿轮 6.同步带 7.箱体 8.下滑板 9.托盘

拍击式振筛机的使用操作

1.设备运转前须固定。固定采用底脚螺栓固定，可采用膨胀螺丝将设备固定在水泥地面上。

2.安装试验筛。客户可以根据自己的需要，加装1-7层试验筛。
具体方法是：松开托盘紧固螺丝，将托盘向下移动，装入装好物料的试验筛（分样筛、标准筛），然后托起托盘至合适位置，拧紧紧固螺丝，盖好翻盖，放下捶铁后，定好时间即可开机。采用直径100mm、直径75mm夹具可使用相应尺寸套筛，特殊尺寸如直径300mm的筛机可定制。

3.设备带有定时装备，用户可调节使用时间，开机后到时自动停机。调节时间前两位为分钟，后两位为秒。用户可根据自己需要调节运行时间。

4.设备拍击高度出厂前以调好，用户如有需要也可松开紧固螺母，调节顶杆头螺纹升高或降低至合适位置后，再将螺母备死。

5.上下滑板，加油嘴等应定期加油。

6.每月定期检查，加油。

7.安装请打底脚螺丝。

拍击式振筛机短视频展示

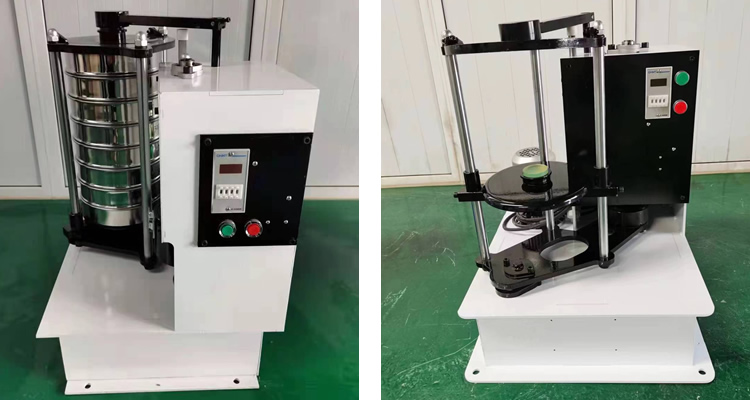

拍击式振筛机现成照片
