KH-3型快速灰分测定仪

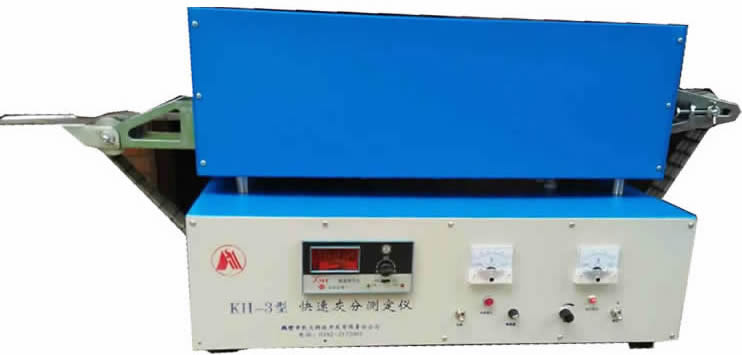

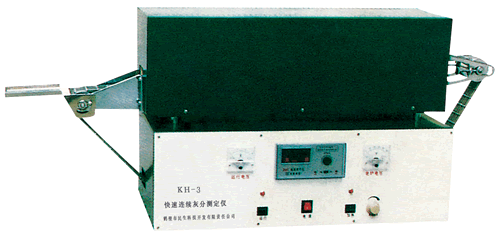

KH-3型快速灰分测定仪实物图

快速灰分测定仪是一种新型的测定煤炭或其它可燃物质灰分含量的专用设备。将被测试样放在传送链条上,随链条进入高温区燃烧,然后送出炉膛。由于试样是缓慢进入高温区的,因此避免了试样的爆燃。另外,传送链速度无级可调,可根据试样的要求改变灰化时间。

适用范围:

适用于煤炭、电力、冶金、科研等行业和部门测定煤、焦炭及其它可燃物料的灰分。

KH-3型快速灰分测定仪是一种新型的煤炭分析仪器,主要用于煤和焦炭中的灰分。可供煤炭、电力、冶金和地质勘探等部门的实验室使用。

本仪器以国家标准 GB212 《煤的工业分析方法》为依据,应用高新技术设计生产,具有准确、快速高效、节能等特点。

1 、炉膛采用倾斜装配,空气自然流通,使样品能得到足够的助燃空气,与传统的高温炉灰化法相比,大大的缩短了灰化时间。

2 、在较长的炉膛内能形成比较理想的温度梯度,样品由低温逐渐进入高温区,近似慢灰法流程,解决了高温炉灰法不易解决的爆燃问题,提高了测量精度。

3 、采用链条传送,进出样品连续自动,且速度可调,其测定效果是高温炉的4-5倍。

4 、用户可根据不同的样品,调节运行速度既燃烧时间,使样品得到充分的燃烧。

5 、节能:能耗为一般高温炉的三分之一。

功能特点:

1.采用单片机技术,自动测量并实时控制、校正温度和电流,自动化程度高。

2.采用高亮度LED数码显示,直观、准确,性能稳定、可靠。

3.采用链条传动,连续自动传送,运行平稳,且速度可调。

4.该仪器与马弗炉相比,具有方法好,该方法已纳入国家标准;测定精度高,误差小;测定速度快,效率是马弗炉的4-5倍;比马弗炉节能三分之一。

技术参数:

控温范围:100-1000℃

测温精度:0.2级 控温精度:±10℃

炉膛长度:700mm 恒温区长:≥200mm

传送速度:(15-70)mm/min

恒温带长度:815℃时≮150mm,温差≯±10℃

升温时间:(由室温升至815℃)45min

链条运行速度:15-70mm/min (灰化时间15-50min)

测量精度:优于 GB212 标准规定

功率: 3KW

工作电源:220V±22V, 50HZ±1HZ

外形尺寸(mm):1200×420×505

重量:70kg

灰分测定仪结构及工作原理:

本仪器主要由炉体、传动系统和温度控制系统三部分组成。

1 、炉体:由装有电热丝的管式炉身和多层保温棉组成,两端敞口,轴向倾斜度约 5 º左右。较大的炉膛,可同时并排放两个试样,并可连续工作。

2 、传动系统:主要由电机、蜗轮、蜗杆、滑轮及传送带组成。传送带用耐热不锈钢制成,传送速度可根据需要进行调节,使样品充分燃烧。

3 、温度控制系统:主要由单片机、双向可控硅、数显温度调节仪、热电偶及其他电器元件组成。整个系统安装在前面板和底板上,前面板和底板固定在一起,形成一个整体,并且可以抽出,维修十分方便。

KH-3型快速灰分测定仪示意图

图一 前面板示意图

1 、炉膛温度显示屏 2 、温度设定调节旋纽 3 、加热电压表( 250V ) 4 、电机电压表( 30V ) 5 、数显温度调节仪 6 、测量 / 设定选择开关 7 、加热开关 8 、熔断器 9 、调速电位器 10 、电机运行开关

灰分测定仪操作方法:

1 、接好电源线和热电偶,检查热电偶是否插好。

2 、打开加热开关,加热指示灯亮,炉体开始加热。

3 、设定工作温度;将测量 / 设定选择开关置于“设定”处,旋转温度设定调节旋纽,使显示器上显示的预定温度为 815 ℃ ,再将测量 / 设定选择开关置于“测量”处,显示器上显示的是炉膛内的实际温度。

4 、当炉膛内温度达到 815 ℃ 时,调节仪上的红灯亮,炉体自动断电,加热停止。

5 、打开电机开关,运行指示灯亮,电机开始运行。如需调整链条的运行速度,应将电机电压调到 24V (注意:电机电压不准超过 24V ),然后从 24V 向低电压调,使电机运行速度达到所需要值。
下图 A 曲线为电机电压与链速关系曲线, B 曲线为电机电压与样品运行时间关系曲线,供参考。

KH-3型快速灰分测定仪曲线图

6 、检查链条是否偏离轨道,运转时是否有打滑或倾斜现象。通过调整支架两侧的调整螺钉,可以改变链条的松紧程度和平整度。

7 、称取样品,并将装有样品的灰皿放在链条进口处,可并排放置两个灰皿,且可连续放置。

8 、试验结束,应先关闭电机运行开关,再关闭加热开关,同时断开电源。

9、将瓷皿取下先在空气冷却5分钟,再放到干燥器中冷却至室温称重、计算灰分。

10、根据GB212-91《煤的工业分析方法》规定,空气干燥煤样的灰分按下式计算:
Aad =( 灰分计算公式)×100

式中:Aad-空气干燥煤样的灰分产率%;
m1-残留物的质量g;
m-煤样的质量g;

灰分测定仪注意事项

1 、仪器应放置在水泥台上,或放在牢固的木台上。

2 、炉口不应正对着打开的窗户,以免影响自然通风。

3 、仪器外壳必须良好接地。

4 、电机应避免低压启动,以免烧坏电机。启动电压最大为 24V 。

5 、为保证测量精度,每次试验之前,应清扫一次炉膛。

6 、数显温度调节仪和热电偶要定期进行校对。

7、经常检查各部分工作情况,并精心维护,各支承轮和齿轮减速器要经常加油润滑,每次试验前应清扫炉膛防止有杂物影响测试结果。

KH-3型快速灰分测定仪短视频展示

快速灰分测定仪短视频   快速灰分测定仪

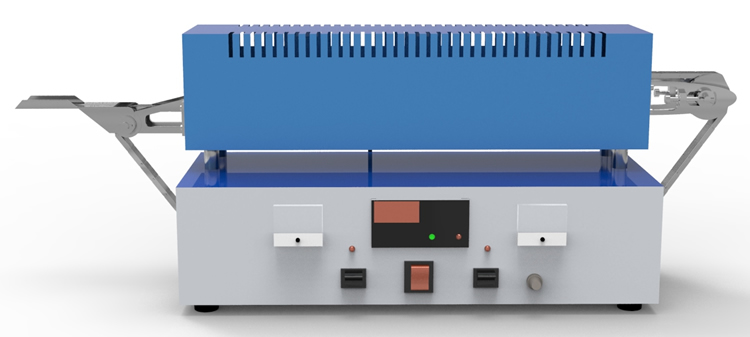

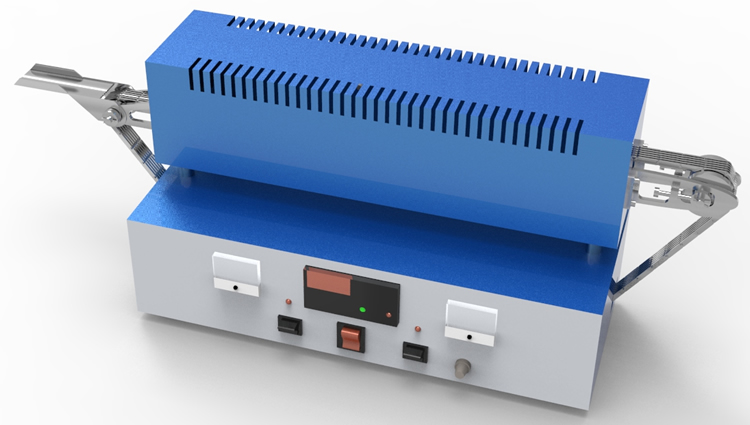

快速灰分测定仪3d图

快速灰分测定仪

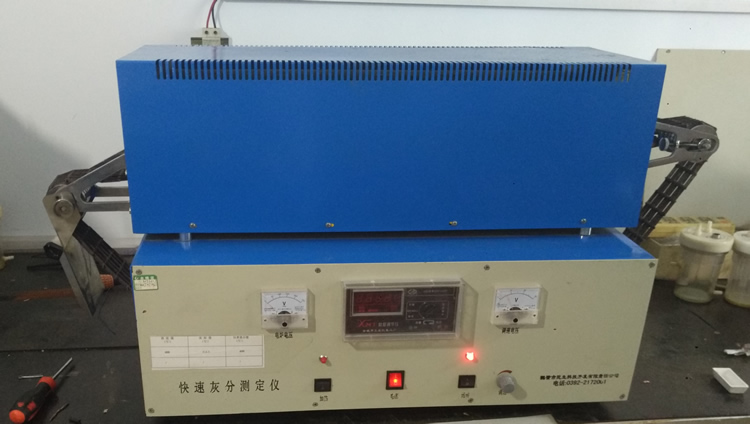

快速灰分测定仪现场照片

快速灰分测定仪现场照片
