胶质层测定仪配件及附件

煤杯

记录钟

胶质层煤杯
胶质层记录钟

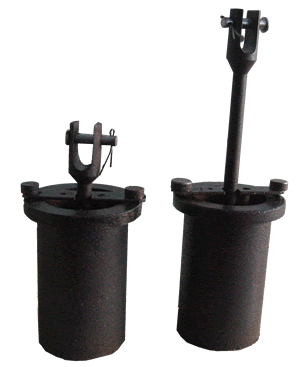

胶质层测定仪专用煤杯,由45号钢制成,外径:70mm,杯底内经59mm,从距杯底50mm处至杯口的内经60mm,从杯底到杯口的高度110mm

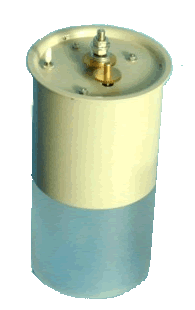

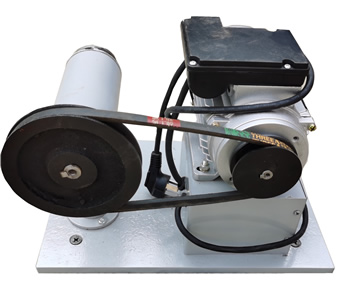

胶质层记录钟,转钟,转速以记录笔每160min绘出长度160mm的线段

硅碳棒

探针

胶质层硅碳棒
胶质层探针
胶质层探针,由钢针和铝制刻度尺组成,钢针直径为1mm,下端是钝头,刻度线线粗0.1~0.2mm

石棉垫

炉砖

胶质层石棉垫石棉垫
炉砖上炉砖下

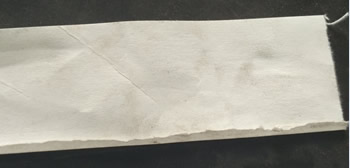

胶质层专用石棉垫, 耐高温1150度,规格:直径60,厚1mm和0.4mm两种,园垫上供热电偶铁管穿过的圆孔,100片/桶
胶质层炉砖,由上部砖垛和下部砖垛组成,炉砖可同时放置两个煤杯

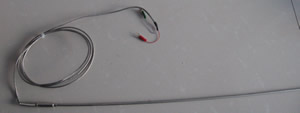

热电偶

底座

胶质层热电偶

胶质层底座

胶质层热电偶,镍铬-镍铝电偶

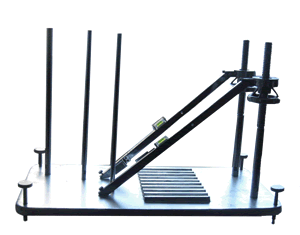

胶质层底座

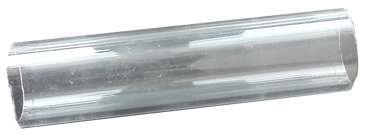

石英管

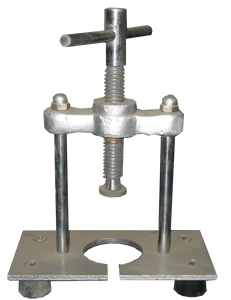

推焦器

石英管
推焦器
套在胶质层硅碳棒外面,保护硅碳棒
将煤杯倒置在底座上的圆孔上,并把煤杯底对准丝杆中心,然后旋转丝杆,直至焦块被推出煤杯为止,尽可能保持焦块的完整。

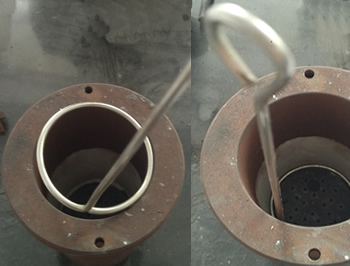

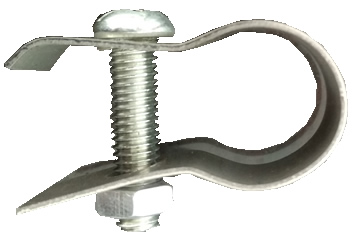

胶质层测定仪硅碳棒卡子
卷烟纸
胶质层测定仪卡子
卷烟纸
胶质层测定仪硅碳棒卡子

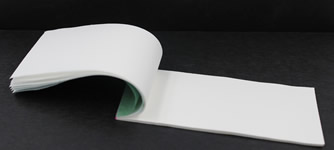

用香烟纸粘制成直径为2.5~3mm、高度约为60mm的纸管,放入煤杯

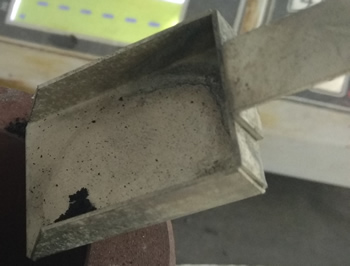

料铲
推力环(捣纸棍)
料铲
推力环
长方形小铲:宽30mm、长45mm。将试样倒入煤杯中。 装煤杯:将滤纸条在杯内下部沿壁围住,石棉垫铺在杯底上,用捣纸棍(推力环)压平

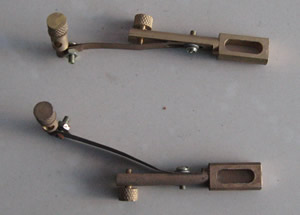

笔架
尖针
笔架
尖针
固定记录笔位置,使记录笔尖接触到记录转筒上,划出记录体积曲线。
用尖针把石棉圆垫的探针孔标志处扎破
卷烟针

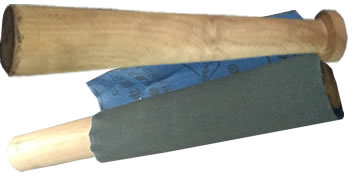

木棒
卷烟针
胶质层木棒
纸管制作:在卷烟针上用烟纸粘制成直径为3mm 、高度约为60mm的纸管。装煤杯时将钢棍插入纸管,纸管下端折约2mm,纸管上端与钢棍贴紧,防止煤样进入纸管。 两个木棒,一个是用金刚砂布包裹住木棒,打磨煤杯上遗留的焦屑;另一个是一头粗一头细的木棍,把煤杯底打掉。
座标纸
滤纸
座标纸
滤纸

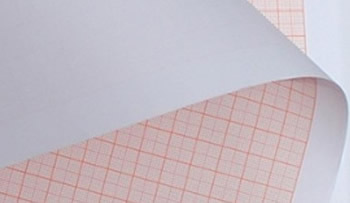

每相隔10毫米有1条粗线,每相隔5毫米有1条中线,每相隔1毫米有1条细线,用坐标纸作体积曲线记录纸,粘贴在记录钟四周,其高度与记录转筒的高度相同,其长度略大于转筒圆周。 滤纸条:宽约60mm,长190~200mm。卷成圆筒,滤纸下部折一下。将滤纸条在杯内下部沿壁围住,放入煤杯底部,
烟煤胶质层指数标准物质煤标样
胶质层热电偶护管
烟煤胶质层指数标准物质煤标样:450g
煤杯热电偶铁管,尺寸:直径8mm,长:120mm。
