胶质层测定仪煤杯

胶质层煤杯

煤杯结构介绍:

由45号钢制成,外径:70mm,杯底内经59mm,从距杯底50mm处至杯口的内经60mm,从杯底到杯口的高度110mm,总高度120mm,一套二个,前炉煤杯压力盘高度147mm,后煤杯压力盘高度229mm。

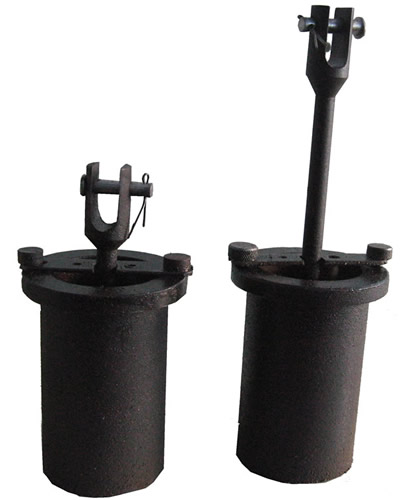

胶质层测定仪煤杯及其他附件

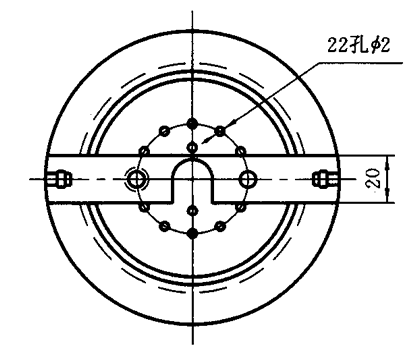

煤杯俯视图

1- 杯体; 2- 杯底; 3- 细钢棍; 4- 热电偶铁管; 5- 压板; 6- 螺丝

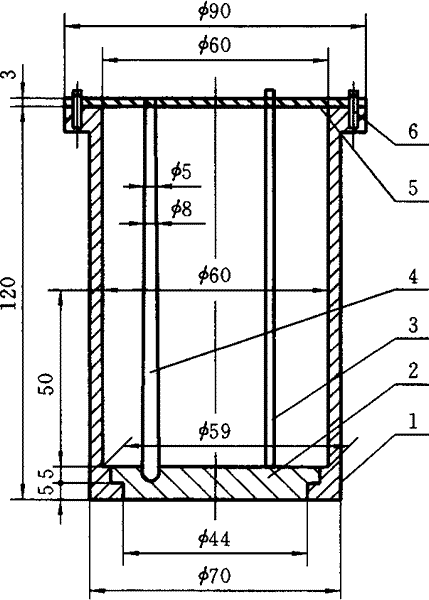

煤杯及其他附件示意图

煤杯使用部分的杯壁应当光滑,不应有条痕和缺凹,每使用 50 次后应检查一次使用部分的直径。检查时,沿其高度每隔 10mm 测量一点,共测 6 点,测得结果的平均数与平均直径 (59.5mm) 相差不得超过 0.5mm ,杯底与杯体之间的间隙也不应超过 0.5mm 。

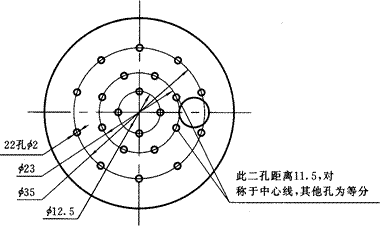

杯底和压力盘的规格及其上的析气孔的布置方式如图 。

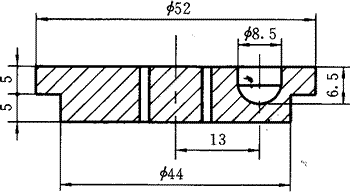

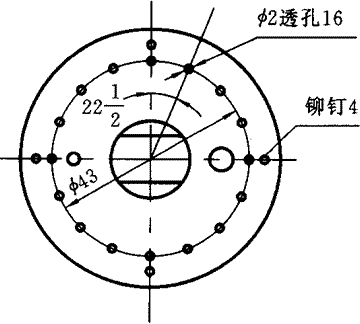

胶质层测定仪杯底正面图   胶质层测定仪杯底俯视图
杯底

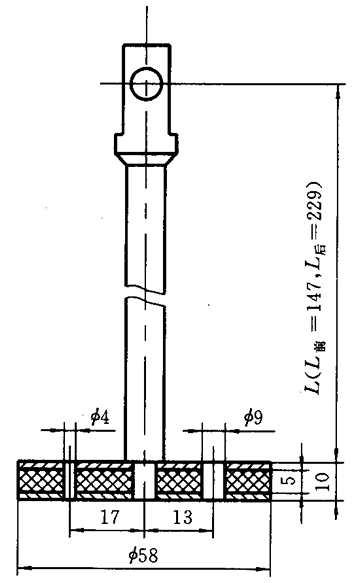

胶质层测定仪压力盘   胶质层测定仪压力盘俯视图
压力盘

煤杯安装方法

1.将杯底放入煤杯使其下部 凸出部分进入煤杯底部圆孔中,杯底上放置热电偶铁管的凹槽中心点与压力盘上放热电偶的孔洞中心点对准。

2.将直径 59mm 的石棉圆垫垫铺在杯底上,石棉垫上圆孔应对准杯底上的凹槽,在杯内下部沿壁围一条滤纸条(宽约 60mm ,长 190 ~ 200mm )。 将热电偶铁管插入杯底凹槽,把带有香烟纸管的钢棍 放在下部石棉圆垫的探测孔标志处,用压板把热电偶铁管和钢棍固定,并使它们都保持垂直状态。

3.将全部试样倒在缩分板上,掺合均匀、摊成厚约 10mm 的方块 。用直尺将方块划分为许多30mm × 30mm 左右的小块,用长方形小铲 ,按棋盘式取样法隔块分别取出两份试样,每份试样质量为 (100±0.5)g 。

4.将每份试样用堆锥四分法分为四部分,分四次装入杯中。每装 25g 之后,用金属 针将煤样摊平,但不得捣固。

5.试样装完后,将压板暂时取下,把上部石棉圆垫小心地平铺在煤样上,并将露出的滤纸边缘折复于石棉圆垫之上,放人压力盘,再用压板固定热电偶铁管。将煤杯放入上部砖垛的炉孔中,把压力盘与杠杆连结起来,挂上砝码,调节杠杆到水平。

6. 如煤样在试验中生成流动性很大的胶质体溢出压力盘,则重新装样试验。重新装样的过程中,须在折复滤纸后,用压力盘压平,再用直径 2 ~ 3mm 的石棉绳在滤纸和石棉垫上方沿杯壁和热电偶铁管外壁围一圈,再放上压力盘,使石棉绳把压力盘与煤杯、压力盘与热电偶铁管之间的缝隙严密地堵起来。

7.在整个装样过程中香烟纸管应保持垂直状态。当压力盘与杠杆连结好后,在杠杆上挂上砝码,把细钢棍小心地由纸管中抽出来(可轻轻旋转),务使纸管留在原有位置。如纸管被拔出,或煤粒进入了纸管(可用探针试出),须重新装样。

实验结束后,用擦煤杯机或者手持裹着砂布的圆木棍(直径约 56mm ,长 240mm )伸人煤杯中,并使之紧贴杯壁,将煤杯上的焦屑除去。

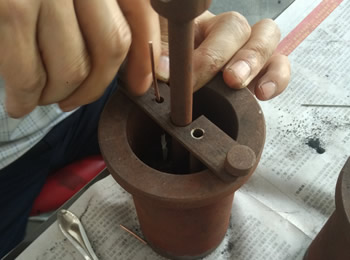

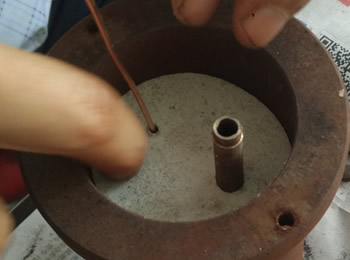

放石棉垫   放入圆棍
石棉圆垫铺在杯底上

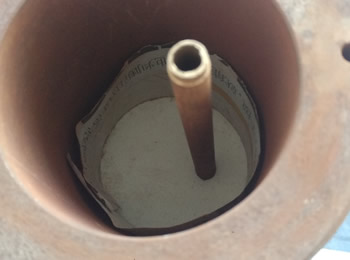

热电偶铁管插入杯底凹槽

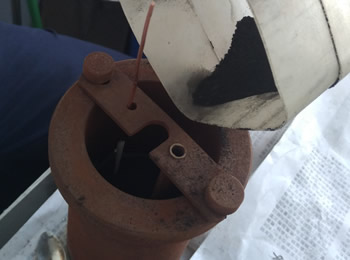

倒入煤样   安装压力盘
装入煤样

安装压力盘
