电磁振动给料机线圈

给料机线圈

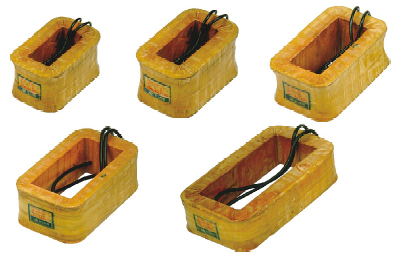

电磁振动给料机线圈用于电磁振动给料机,用于把物料从贮料仓或其它贮料设备中均匀或定量的供给到受料设备中,是实行流水作业自动化的必备设备,分敞开型和封闭型两种。可根据客户提供的图纸及技术要求配套制作给料机线圈。

一、结构:

①、吸引线圈为绕制式,防护等级IP00;
②、吸引线圈主要是由线圈骨架、漆包线、绝缘纸绕制而成。
③、当线圈通电时,使铁芯吸合,当电源切断时,铁芯释放。达到控制电路效果。

二、技术特性:

吸合线圈在电压不低于85%额定电压和不高于110%的额定电压可靠工作。

三、原理:

电磁头线圈分直流和交流两种。直流电磁头的电流大小适用欧姆定律I=U/R,阻抗就是R;而交流电磁头的电流I=U/(R+jL),其阻抗是线圈电阻R加上感抗jL。因此,从原理上说,由于直流电压加在线圈两端时,产生的电流是由线圈的电阻决定的,为了保证电流不会太大,线圈的制作必然是细线径、多圈数。而交流线圈则相反,其电流大小是由电抗决定的,因此线圈的制作必然是粗线径,小圈数。所以当24V交流电磁头用在直流24V系统时(直流电源不能产生感抗,因为其频率为零),由于电阻不够大,继电器很快烧毁;而直流电磁头用在交流系统中,由于电抗太大,必然发生吸合不牢或不能吸合的现象,但一般不会烧毁。
为了利用交流线圈产生感抗的原理,在工程实践中,一些有经验的电工常常把交流电磁头的连接线、控制器内的连接线做成螺旋状(将电线在螺丝刀把上缠绕几圈即可),这样可能多少会在防止过流上起到一些作用。
线圈是电磁振动给料机电磁头部分的核心部件,在长期使用过程中,由于振动磨损,线圈连接线处很容易击穿,从而烧坏线圈,导致电磁振动给料机不能正常使用。

四、安装:

安装前应注意线圈的额定电压、型号和规格是否与整机相符合。

线圈型号 外径长 内径长 外径宽 内径宽 线圈壁厚 匝数 线径 表示电流 工作电流 功率 截面积 给料机重量 线圈重量
GZ1 100 60 79 35 60 20 85 0.83 1 1.34 0.06 0.542 73 1.3
GZ2 142 90 91 39 68 20 480 1.4 2.3 3 0.15 1.542 143 2
GZ3 157 110 100 50 60 25 300 1.74 3.8 4.58 0.20 2.382 217 2.6
GZ4 185 139 114 70 60 20 161 2.1 7 8.4 0.45 3.462 412 2.8
GZ5 225 175 130 80 54 30 105 2.63 10.5 12.7 0.65 5.432 656 3.6
GZ6 254 182 208 136 55 35 118 1.68×2.83 13.3 16.4 1.5 4.752 1252 5
GZ7 312 242 226 156 54 30 68 2.1×3.8 20 24.6 3 7.982 1920 5.6
GZ8 334 266 274 206 58 30 46 2.44×4.7 32 39.4 4 11.52 3040 6.2
GZ9 376 306 276 206 57 30 38 2.63×5.5 38.6 47.6 5.5 14.52 3750 6.8

注线圈型号是指:GZ1线圈 GZ2线圈 GZ3线圈 GZ4线圈 GZ5线圈 GZ6线圈 GZ7线圈 GZ8线圈 GZ9线圈

五、使用:

①、在使用前检查电源接线是否牢固;
②、在使用前试验铁芯和线圈是否匹配,活动支架是否灵活。

电磁振动给料机线圈型号:

线圈GZ1 线圈GZ2 线圈GZ3 线圈GZ4 线圈GZ5 线圈GZ6 线圈GZ7 线圈GZ8 线圈GZ9

①、适用范围:线圈适合用于交流50Hz、电压220V至380V的电路中。

②、使用环境条件:
A、海拔高度不超过2000m
B、周围空气的温度上限不超过+40℃
C、周围空气温度下限为-15℃
D、周围空气最大相对湿度不大于90%
E、在无危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃(包括电尘埃)。

六、运输、贮存:

①、运输
②、圈在运输过程中,严禁雨淋;受潮。
③、在装卸过程中严禁抛掷,以免损坏吸引线圈。
贮存:
吸引线圈应贮存在通风、干燥、相对湿度不大于80%的仓库中,周围无酸、碱及其它腐蚀性气体。
