XKZ-5G2型电控箱 XKZ-20G2型电控箱

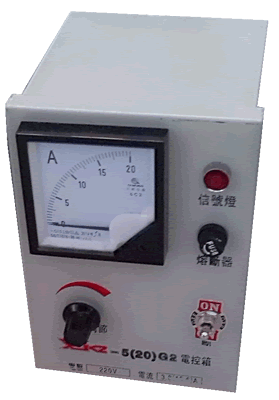

XKZ-5G2型电控箱实物图XKZ-20G2型电控箱实物图

XKZ-5G2和XKZ-20G2型电控箱,属G2系列电磁振动给料机的电能控制仪器,是XKZ-5G和XKZ-20G型电控箱的更新换代产品,弥补了原机型的不足,突出了该机型的特点,对G2系列电磁振动给料机稳定正常作用起了关键作用。

外形尺寸:180mm(长)×162mm(宽)×254(高)mm

机器净重:2kg

一、 本机特点:

1、电控器主回路采用可控硅作变流调节。

2、可控硅工作采用脉冲移相触发,能有效的控制电流和电压的突变,可使负载平稳起动,可确保可控硅的安全使用。

3、本机使用方便,式样新颖,底壳下装有金属支撑架及安装孔,既可悬挂,又可平放,为本机的安装与操作提供了方便。

二、 使用方法:

1、按电控器上所标输入(220V),输出(电振机)位置,将电源与负载接好。

2、打开电源开关键,工作指示灯亮,表示电源已接通。

3、顺时针转动电流调节选钮,使输出达合适强度。

三、 注意事项:

1、通态浪涌电流Itsm在寿命期内,浪涌次数有一定限制,因此,一般不要人为的对负载短路。

2、电控器周围介质温度不超过-20℃—+40℃的范围。

3、周围介质温度为25℃时相对湿度不大于85%。

4、电控器应放置于振动幅度小,没有严重腐蚀性气体和影响电气绝缘性能的环境中。

四、 主要性能指标

1、输入与输出电压<10V(输入电压大于或等于220V时实测)5V。

2、适用于正负220V±15%变化的。

3、导通角不低于175度。

五、安装方法:

⒈将控制器后面板标有输出的二个端子与给料机相连(可不分反正)。

⒉将控制器后面板标有输入的二个端子与220V交流电相连(可不分火、零)。

⒊确认连接正确后,即可接通电源。

⒋调节“电流调节”旋扭可控制给料机速度。

注意:输出和输入不能反接,二个输出端不能短接。
电流调节旋扭要轻轻转动,最多只能转多半圈,即3/4圈,约260度。

六、常见故障及排除说明:

1,接通电源后机器不振动:
故障原因:电控箱保险管断了;线圈导线短路或引出线接头断了。
处理方法:
更换保险;用摇表或欧姆表检查电阻,处理短路或接好引出线。

2、振动微弱,调节电位器振幅反应小,不起作用或电流偏高:
故障原因:电控箱中可控硅击穿;铁芯和衔铁之间气隙堵塞、板弹簧间隙堵塞 。
处理方法:更换可控硅;清除堵塞物。

3、机器间歇的工作或电流上下波动:
故障原因:线圈损坏。
处理方法:查线圈层间或匝间有无短路现象或引出线接头是否虚连,然后修理或更换线圈。

4、机器噪音大,调节电位器振幅反映不规则,有猛烈的撞击声:
故障原因:板弹簧发生断裂;振动器与槽体连接螺栓断裂或松动;铁芯与磁铁发生撞。
处理方法:更换新板弹簧;更换或拧紧螺栓;调节铁芯和衔铁的气隙到额定值2毫米。

5、其余正常,只是电流偏高:
故障原因:可能气隙太大。
处理方法:调节铁芯和衔铁的气隙到标准值2毫米。

注意:给料机设计气隙为2毫米(即铁芯和衔铁的装配间隙),如果装配间隙偏大,将会影响电流的显著增大,以致烧毁线圈;相反,如果气隙偏小,则铁芯和衔铁浆容易发生碰撞,造成损坏。在调整装配气隙的同时,铁芯和衔铁的两个工作面必须保持平行,调整好后再把调整螺栓锁紧。

XKZ系列电控箱各型号特点:

型号 工作电压 表示电流 配套给料机 备注
XKZ -5G2 220V 3.8A GZ1----GZ3
XKZ -20G2 220V 10.6A GZ4----GZ5
SXKZ -20G2 220V 12.7A×2A GZ5K1----GZ5K4
XKZ -20G3 380V 13.3A GZ6
XKZ -100G3 380V 32A GZ7----GZ8
XKZ -200G3 380V 38.6A GZ9
XKZS -20G2 220V 10.6 × 2A GZ5K1----GZ5K4
XKZS -200G3 380V 38.6 × 2A GZ10----GZ11
XK-II-5 (LM) 220V 3.8A GZ1----GZ3 可接受 4-20mA 信号
XK-II-20 (LM) 220V 10.6A GZ4----GZ5 可接受 4-20mA 信号

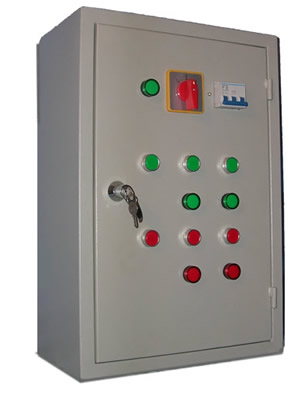

XKZ系列电控箱及其他非标电控箱:

XKZ-G3型三相电380V电控箱
XK-II-5,XK-II-20远程控制电控箱
XKZ-g3型三相电380V电控箱
XK-II远程控制电控箱
工作电压380V;其中:XKZ-20G3工作电流:13.3A, 配套给料机:GZ6;XKZ-100G3工作电流:32A,配套给料机:GZ7-GZ8;XKZ-200G3工作电流:38.6A,,配套给料机:GZ9 镶嵌在控制柜里,具有4-20mA的DCS模拟信号自动控制和电位器手动控制两种控制模式;380V和220V两种电压输入方式.使用方法:纽子开关拨到上面为4-20mA自动控制,中间停止,下面电位器手动控制.开口尺寸:133×190(mm)深125mm,前面板:140×200×15(mm)

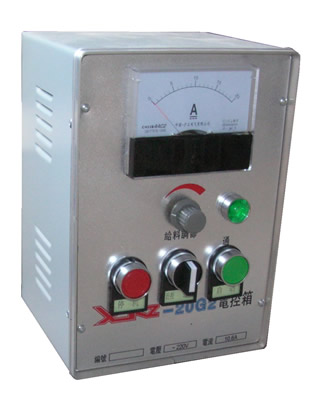

XKZ-20G2b型电控箱
XKZ-20G2型数显电控箱
XKZ-20G2b型电控箱

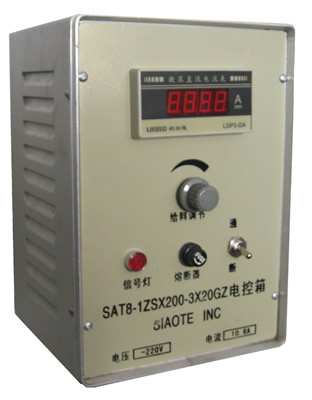

3X20GZ型数显电控箱
除XKZ-20G2电控箱功能外,增加了远程,备妥,反馈功能 数码管显示,清晰直观,性能参数同XKZ-20G2电控箱相同

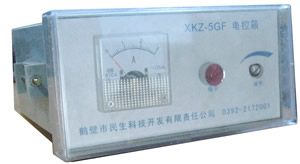

XKZ-5GF型电控箱
xkz-5GF型电控箱 LM型电磁控制器
体积小,为客户单独定做,在柜子里安装,性能参数同XKZ-5G2电控箱相同. 由PLC微机远程控制,两种控制方式电位器手动控制、0-5V电压或4-20mA自动控制;即可脱机单控也可联机联控,方便客户使用

另外可设计生产:0-5Vdc控制方式:可接受单片机等的0-5Vdc模拟信号;0-10Vdc 控制方式:可接受PLC等的0-10Vdc模拟信号等,也可根据客户提供的图纸及技术要求配套制作

XKZ系列电控箱相关链接:

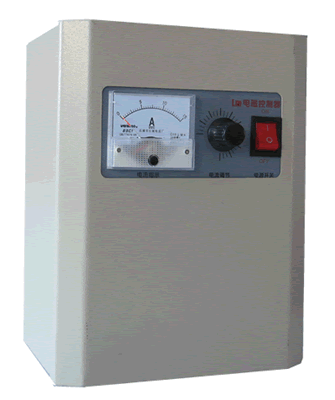

LM型电磁控制器
