LM型电磁控制器

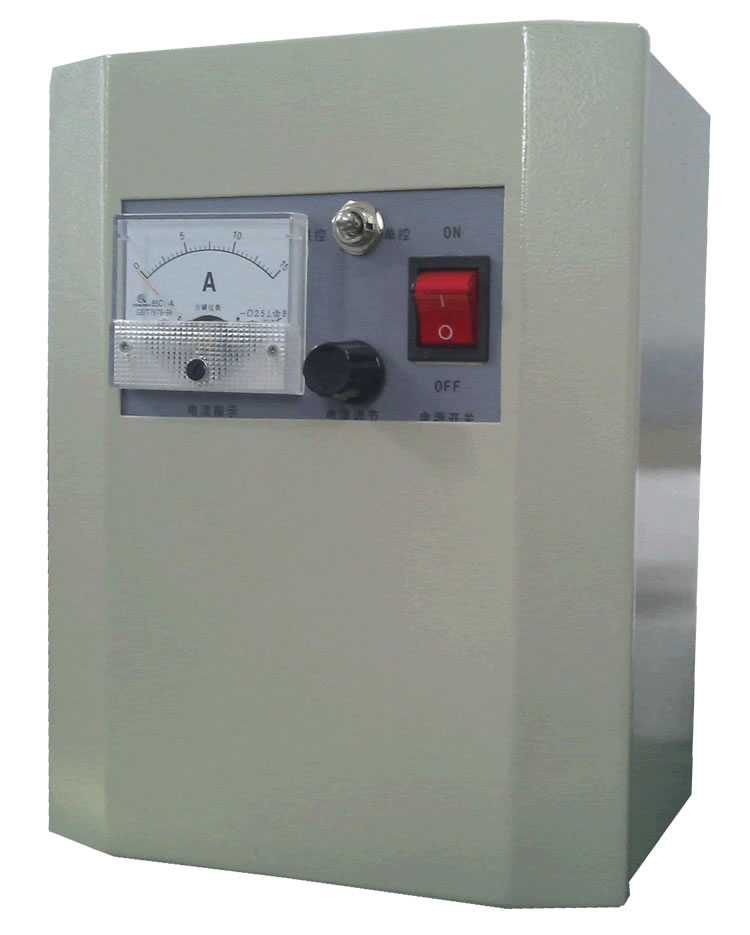

LM型电磁控制器实物图

LM型电磁控制器是对XKZ-5G2和XKZ-20G2型电控器的更新产品,由PLC微机远程控制,两种控制方式将电位器手动控制和0-5V电压或4-20mA电流自动控制,根据需要进行选择,即可脱机单控也可联机联控,方便客户使用。

控制箱基本电路采用先进的移相触发器控制固态继电器作为主回路整流控制原件,可靠性好、寿命长,是一种新型控制电路。

外形尺寸:210mm(长)×135mm(宽)×270(高)mm

一、 工作原理:

有单相移相触发产生移相脉冲信号,改变这个信号的相位来控制导通角,从而达到调压的效果,由于输入控制和输出光电隔离,因此电压的调节不受负载的干扰,并且电压变化的线性度非常理想。

二、 使用方法:

1、打开机壳,按电控器上所标输入(220V),输出(电振机)负载位置,将电源与负载接好,4-20mA连接。

2、打开电源开关键,工作指示灯亮,表示电源已接通。

3、根据需要进行单控或联控,当开关拨到"单控"方向,联控失效,用电位器调节电流大小,电振机振幅大小;如需要4-20mA电流,将开关拨到"联控"位置。

三、 注意事项:

1、通态浪涌电流Itsm在寿命期内,浪涌次数有一定限制,因此,一般不要人为的对负载短路。

2、电控器周围介质温度不超过-20℃—+40℃的范围。

3、周围介质温度为25℃时相对湿度不大于85%。

4、电控器应放置于振动幅度小,没有严重腐蚀性气体和影响电气绝缘性能的环境中。

四、 主要性能指标

1、 电流控制方式: 4~20 mA。

2. 电压控制方式: 0~5VDC

3、电源适用于正负220V±15%变化的。

4、 最小导通电流: 50 mA

5. 通态压降 小于1 .5V

6. 断态漏电流: 小于10 mA

7. 导通时间 (50H Z ): 1MS

8. 关断时间: 10MS

9. 电流:35A

10.工作电源:AC220V,50HZ
