PCZ系列密封锤式破碎机

密封锤式破碎机属于劈击式破碎型。依靠转子高速旋转并具有劈击力的锤头对物料进行破碎。

整机为密封式制造,避免粉尘污染。

PCS型密封锤式破碎缩分机,添加了1/8缩分系统,使物料更均匀,化验更准确,是实验室进行各种物料化验时理想设备。

锤式破碎机主要用于对原材料的中碎和细虽。如煤、焦碳、石灰石、硫铁矿、磷矿石、煤矸石等各种需要破碎的物料。被破碎物料的最大块度应小于其选用机型号料口尺寸的10—60毫米。

本机的设计合理、结构简单。广泛应用于冶金行业、建材行业。化验行业用的小型的锤式破碎机制造有特殊要求,并制造成全密封式,供化验室使用。

PCZ系列锤式破碎机主要技术数据:

参数型号 进料粒度
(mm)
出料粒度
(mm)
生产能力
(T/h)
配套动力
(KW)
外形尺寸
(mm)
配筛板 机器重量
(Kg)
PCZ180×150 <70 1-6 0.3-0.5 1.5 600×420×650 1 90
PCZ180×360 <120 1-15 0.6-1.5 1.5 750×470×850 1 100
PCZ350 <60 1-15 0.6-1.8 1.5 800×500×800 2 110
PCZ250×360 <160 1-16 1.2-1.8 3 980×800×1360 3 300

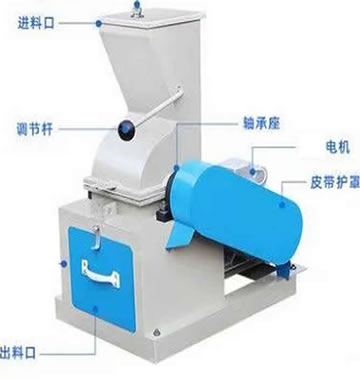

PCZ180系列锤式破碎机实物图
锤式破碎机内部结构

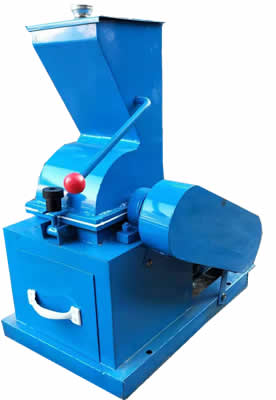

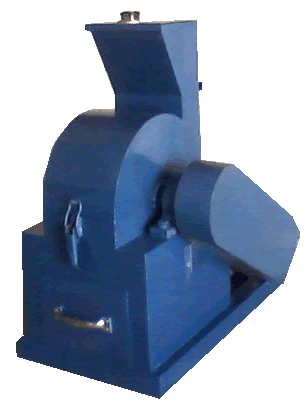

PCZ180系列锤式破碎机实物图

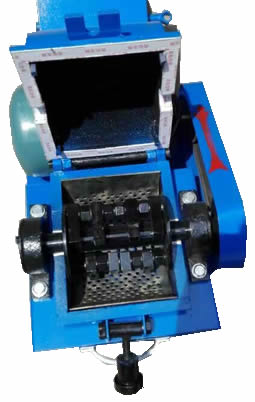

PCZ180系列锤式破碎机内部结构
PCZ350型锤式破碎机实物图
PCZ系列密封锤式破碎机
PCZ350型锤式破碎机实物图
PCZ250×360型锤式破碎机实物图

其中: PCZ180系列内置1个6mm筛板, PCZ350型内置2个筛板:6mm和10mm,PCZ250×360型内置3个筛板:分别是6mm,10mm,16mm筛板。

PCS系列密封锤式破碎缩分机主要技术数据:

参数型号 进料粒度(mm) 出料粒度(mm) 生产能力(T/h) 配套动力(KW) 外形尺寸(mm) 机器重量(Kg)
PCS180×150 <60 1-13可调 0.2-0.5 1.5 950×750×1220 200
PCS250×360 <150 1-16可调 1.2-1.8 4 1100×1050×1600 400

1.缩分比1/8,入料粒度≤50mm,出样粒度≤1、3、6mm可调,粒度均匀;
2.适应水分﹤12%,生产率300~600kg/h;
3.工作电源(V):三相,380,电机功率(kW):1.5;
4.符合国家标准GB474-2008《煤样的制备方法》的要求;
5.锤头采用高锰钢耐磨合金材料,可以选配多种粒径筛板,筛板采用特种材料制作.

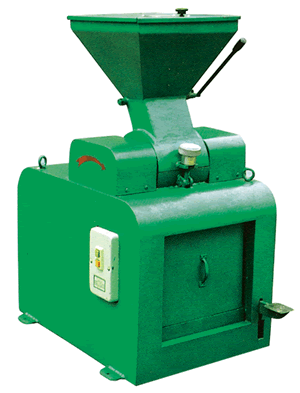

PCS系列密封锤式破碎缩分机
PCS250密封锤式破碎缩分机

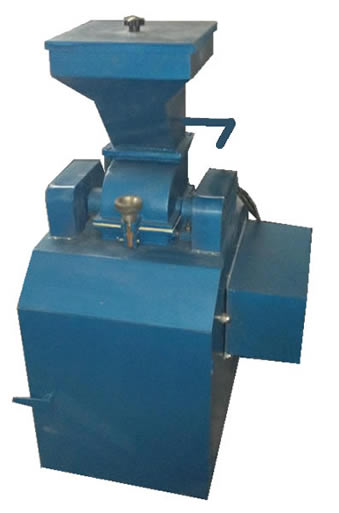

PCS180×150密封锤式破碎缩分机

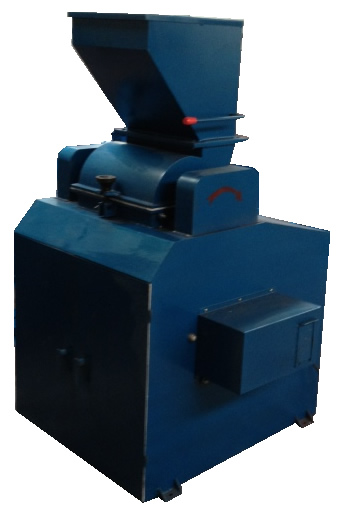

PCS250×360密封锤式破碎缩分机

锤式破碎机性能特点:

1.整机采用全密封设计,无粉尘污染,清扫方便。
2.独特的破碎腔和扇形锤片结构,减少制样过程中水分损失,破碎效果好,出料粒度均匀。
3.设有空气过滤器,有效防止了破碎过程中的粉尘外泄。
4.各传动机构均有防护措施,符合安全生产要求。
5.锤头采用高锰钢耐磨合金材料,筛板采用特种材料制作,经久耐用。

锤式破碎机结构概述:

锤式破碎机只要有机体、转子系统、锤头、筛蓖、传动装置、动力部分组成。机体采用两种结构形式,一种为整体铸造,另一种采用优质钢板焊接。它主要是将物料聚于体内,供锤头击打,达到破碎目的。
转子是由主轴、圆盘、锤头等装配而成。当电动机通过皮带轮带动转子时,锤头则以高速旋转,产生强大的击打力,物料进入转子击打带内被击碎。被击碎的物料达到所要求的粒度时,落入料仓内。粒度的大小均由筛蓖的大小来控制。产量的大小也与蓖孔成正比。

锤式破碎机安装与试车:

机器须安装在避雨的地方。
电动机须安装在破碎机的后方,化验用的密封锤式破碎机电机装在机壳内。机器有四条地脚固定在混凝土基上。实验用的小型破碎机可以不打地基。
破碎机安装完毕,并超过地基凝固期后,方可进行试车。试车前先用人力转动皮带轮,确认为运动不受阻碍时,既可进入空车试验,空车试验两小时时,仔细观察机器动转情况。确认破碎机试运正常后,既可进行负荷试车。采用次硬度或小块度物料进行工作,如无故障,既可进行正常生产。

锤式破碎机使用维护及注意事项:

为了保证机器长期良好使用,对各活动机构及轴承内经常加注钙基脂,各轴承内每60天加油一次。
破碎机启动后运转速度达到正常速度后,方可喂料,严格防止钢铁,超硬度岩石进入机器,以免损坏机件。小型锤式破碎机喂料,用手动控制闸板进料量。锤式破碎机容易产生飞溅,工作时要特别小心。大型锤式破碎机的泻料为斜槽自流式。每班启动时,要仔细检查破碎机的各部螺丝是否松动,工作中要经常性地观察工作情况,发现异常情况时,要停止工作,彻底处理并排除故障。运转时,严禁任何清理工作和安装撤卸皮带,禁止用手或撬杆从装料口内取出矿石,防止事故发生。停车之前,必须先停止给机器供料,待机器内的物料全部漏出完后,方可停机。
