EPS 1/8 破碎缩分联合制样机

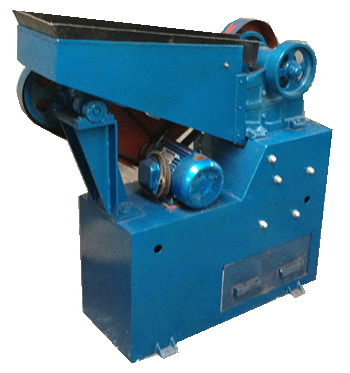

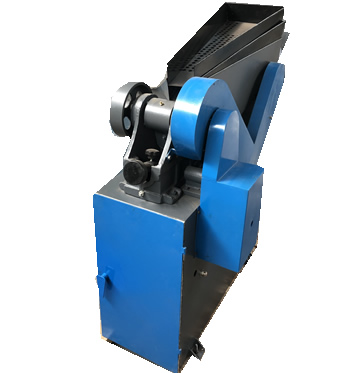

 EPS-1/8破碎缩分联合制样机实物图

EPS1/8型破碎缩分联合制样机是根据“煤样的制备方法”GB474 要求,在原机器的基础上做了较大改进。主要特点:一是将格槽数量和宽度改动后,使物料下落更流畅,不易堵塞。二是传动结构改进后,降低噪声,维修方便,工作可靠。该机主要用于煤炭和其他块状物料的试样制备,可连续完成筛分、破碎和缩分三道工序。特别适合制样量比较大的试验室使用。因此广泛应用于煤炭、地质、冶金、建材、电力、化工等系统试验室,是一种新型的联合制样设备。

技术参数:

入料粒度:≤60mm

出料粒度:≤1~13mm,可调

适应水分:≤11%(收到基全水分)

缩分比:1:9

精确度:≤6mm,0.4%,≤13mm,0.7%

制样效率:≤13mm,300~600kg/h ,≤6mm,200~300kg/h

缩分比:1/2,1/4,1/8 可调

电源:三相AC 380V,50HZ

电机功率:1.5KW

重量:约400kg

外形尺寸(长×宽×高)mm:1100×590×1160

EPS-1/8破碎缩分联合制样机工作原理:

该机共用机体、缩分器、破碎机器、振筛器、电机和机诫传动等六部份组成如图(一)。机体是一个联合整体,振筛器起到自动给料和筛分两项功能,小粒度料直接进入缩分器,大粒度料送入破碎机,待破碎后再送入缩分器。缩分器有两组三分器,组成两级缩分,一级缩分有五个格槽,中间一个为取样槽,由于给料口宽度和缩分器运动距离都等于三个格槽宽度,保证了缩分器运动到任何位置上,都包括中间格槽,而且只有三个格槽宽度缩分,达到取样三分之一,舍弃三分之二目的,使物料在不同时间、不同部位均匀有规律地采取试样,使所取试样能代表全部送入机器的物料。二级缩分有三个格槽,通过二级缩分达到九分之一目的。机诫传动部分是通过一台电机的转动带动破碎机,振筛器和缩分器运动,整机结构可靠。电器控制部分由起动按钮和磁力起动器组成,操作极为简单可靠

EPS-1/8破碎缩分联合制样机结构图

图一 联合制样机结构原理图

1,机体 2,缩分器 3,破碎机器 4,振筛机 5,电机 6,机械传动

电器原理图

EPS-1/8破碎缩分联合制样机电气图

EPS-1/8破碎缩分联合制样机使用方法

1.整机有四个地脚丝,安装在平稳坚固地面上。

2.打开缩分器前板和护罩,擦拭各运动部件,加注适量黄油。

3.用手转动破碎机的配重轮,观察各运动部件是否正常,特别应观察缩分器和筛分下料器的准线是否对应在一条直线上,否则可调节连杆的长度。

4.根据出料粒度,调节好破碎机颚板间隙。

5.将接料斗放入取样处。

6.接好电源,试运转,观察各部运动情况,待一切正常后,上好护罩和缩分器前板,即可正式使用。

7.将物料放在筛子后部,开动电机,即可自动筛分、破碎、缩分。

注意:(1)、上料速度应与机器在破碎速度同步,不要一次加料太多。

(2)、接料斗装满后及时换斗。

(3)、根据需要还可将制取的样品,通过机器再缩分一次,可取得八十一分之一的试样。

8、制样完毕后应将机器擦拭干净,运动部件应注意经常注适量的润滑油。

EPS-1/8破碎缩分联合制样机故障排除

1、机器开动后振筛器不下料

原因:电动机反转,将电源两相对调即可。

2.缩分比相差太大。

原因:(1)、筛低下料口与缩分器中心不在一条直线上,应调节中心。

(2)、缩分器格槽变形,或格槽内有杂物堵塞,清除堵物,修正格槽。

(3)、一级缩分取样格槽没有对正二级缩分器中间格槽,应调节二级缩分器,然后固定牢。

破碎缩分联合制样机使用维护和安全注意事项:

1.为了保证机器长期良好运转使用,对各活动机构和部位经常加油,撑板与动颚支点每十五天加油一次。各轴承内每九十天加油一次。
2.进入破碎腔内的物料,须严格检查,严防金属异物或以爆炸物混入物料中,以免发生意外,要经常检查缩分系统,换向拔叉处,格槽斗的滑杆上经常加油。经常检查缩分比的误差,如误差太大时,检查原因并及时排除,格槽如有堵塞现象要及时清理。
3.曲轴两端的轴承内,可根据实际使用情况经常加注适量的润滑脂。
4.每班使用时,要仔细检查破碎机的颚板是否松动,工作中要经常性的观察颚板的工作情况,发现异常情况时,要停止工作,彻底处理并排除故障,防止颚板的松动或位移而挤坏机器。
5.运作时严禁任何清理工作和安装拆卸皮带。禁止用手或撬杆从装料口取出物料或移动物料位置,防止事故发生。
6.破碎机用三角带传动,要经常检查皮带使用情况,如有30%的皮带损坏严重就必须全部更换新的三角带,不可新旧混用,以免减小功率。
7.机器必须安装在避雨的地方,尽可能的不露天安装。
8.破碎机每年进行一次撤机保养,每两年进行一次大修。
