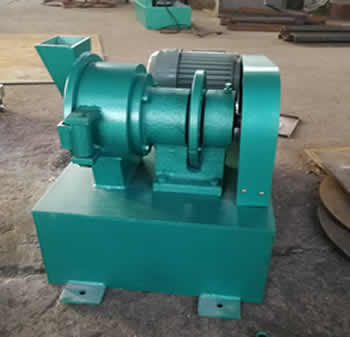

PF系列园盘制样粉碎机

园盘粉碎机主要用于中等硬度矿物材料的粉碎，是煤炭、冶金、地质、建材、化工等行业化验室中的设备。
圆盘粉碎机体积小，噪音低，操作简便，防尘性能好，外表美观。不用分筛；易清扫，能连续工作，可将物料一次性粉碎研磨至80目左右。

主要技术参数:

型号	PF-150	PF-175	PF-250	PF-350	PF-450
磨盘直径(mm)	Φ150	Φ175	Φ250	Φ350	Φ450
进料粒度(mm)	≤2	≤3	≤8	≤10	≤12
出料粒度(mm)	1-0.15	1-0.15	2-0.2	3-0.2	3-0.2
生产量(kg/h)	20	25	80	100	120
主轴转速（r/h ）	780	780	720	680	650
电机功率(kw)	1.5	1.1	3.0	4.0	4.0
机器重量(kg)	85	130	180	230	260
外形尺寸 (长×宽×高mm)	600×400×380	650×460×400	900×550×760	900×550×800	900×600×860

工作原理:

电机带动皮带轮旋转，皮带轮带动主轴上的动磨盘旋转，使动磨盘和定磨盘产生相对旋转运动，使在两盘中间的物料粉碎，并从两盘缝隙中落在落料箱中。出料粒度可通过调节手轮来调节两盘的间隙达到控制粒度目的。

结构概述:

本机器主要由机体、底座、主轴、活动盘、固定盘、端盖及料斗等构成，经三角带将动力传给皮带轮带动主轴旋转，使活动盘固定盘相对运动，从而使试样粉碎，出料粒度可通过大小手轮、主轴等调整磨盘间隙达到控制粒度的目的。
机体安装于底盘之上，它的前后轴承室内有主轴，它的前端设有工作室，后端有起调节作用的手轮。
主轴中间装着皮带轮，两轴承室位置装有球面轴承，前端设有连接活动盘，后端与调节螺栓相连。
机体、端盖、上盖组成一个工作室，物料粉碎在工作室内进行，物料从端盖上方的加料口中加入，进入两磨盘中间，由于挤压研磨的作用，物料被粉碎，粉碎后的试样从两磨盘中间的间隙内流出。落到下面的料斗中。

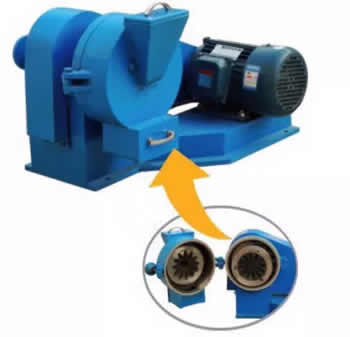

磨盘是机器的重要部件，主要作用是挤压研磨物料，将物料粉碎至粉状。磨盘有铸铁，高锰钢，高铬钢等材质。铸铁磨盘用于普通较软的物料；高锰钢耐磨性好，用于较硬的物料；高铬钢耐磨又具备高硬度，适用于硬度更高的物料。
调节机构的原理是，松开大手轮，旋转小手轮，使调节螺杆转动推动主轴，使活动盘前进或后退。从而调节了两磨盘的间隙，达到调节物料粗细粒度的目的

安装与试车:

1、试车：试车前打开前盖，看转动皮带是否转动灵活，如不灵活应放松调节手轮，然后转动皮带直至灵活。
2、检查各紧固件是否紧固，锁紧调解手轮和机体前盖螺母，方可试车，试车时不可放物料。等机器运转正常后，再加少量的物料进行初试，确认机器没有问题时，方可进行工作。
3、机器的使用：接通电源工作，启动机器运转，等机器转速正常后，方可加料。把物料从活动研磨盖的入料口加入，若发现出料粒度达不到要求，应调节手轮，直到满足要求为止。
4、工作结束后，切断电源，从落料箱中取出物料。为了使化验数据准确，用刷子刷净工作室内残留物。

使用维修和注意事项:

1、试车前检查各紧固件是否旋紧，用手转动皮带轮是否灵活，发现不正常应予以排除方可试车。
2、开车前不得将两磨盘抵紧，以防启动困难。
3、试样硬度不可超过中等硬度，否则影响磨盘的耐磨性。
4、发现粉碎的物料通过调节机构的调整仍达不到支技术要求，应考虑磨盘间隙的调整，调整磨盘的平行度。
5、调换试样时，为了使化验数据准确，可放松压紧螺栓等，打开上盖，端盖用毛刷刷去积流在工作室中的残存物料。

园盘制样粉碎机短视频展示：

圆盘制样机视频

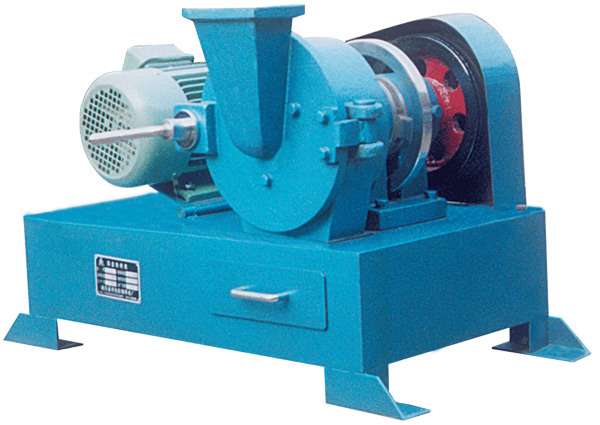

PF系列园盘制样粉碎机
