HDL-600型自动测硫仪

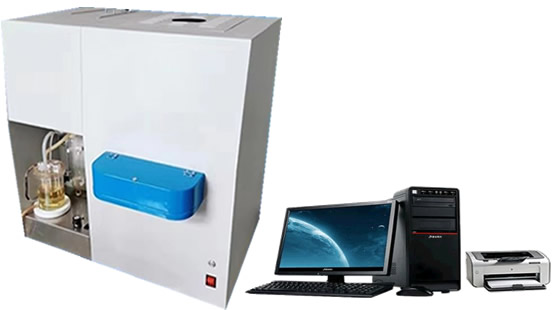

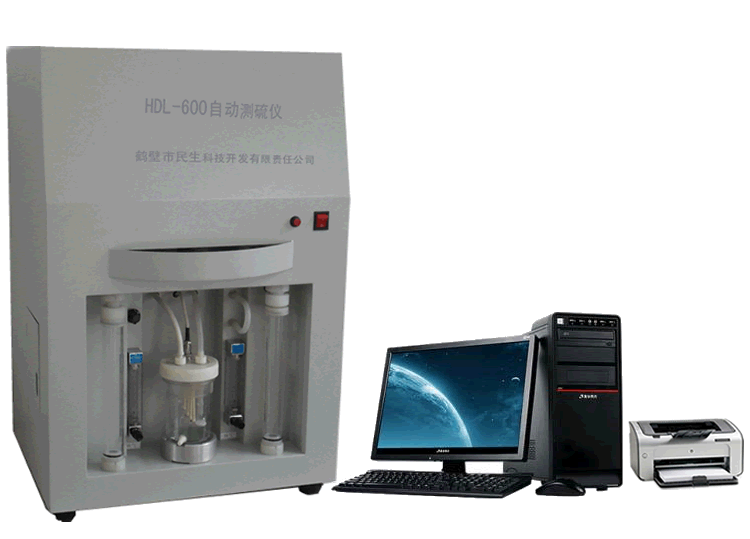

  HDL-600型自动测硫仪实物图

适用范围:

HDL-600自动测硫仪属于多样智能测硫仪,是鹤壁市民生科技科技有限公司最新研制的全新一代自动送样测硫仪,其独特的连续自动送样结构,故障率低,一次性放入24个煤样,仪器就会自动完成全部样品的试验,并且途中还可循环地随时添加新的煤样,符合国标 GB/T214 《煤中全硫的测定方法》的要求,可满足电力,煤炭,冶金,石油,煤化,水泥,造纸,环保,地质勘探,科研院所等行业用户测定煤,石油等可燃物质中的全硫含量。24 样测硫仪,可自动连续送样,实现无人值守,自动化程度高。另外具备外接电子天平,可联网等诸多功能,非常适合高端用户慧眼斟酌选用。
HDL-600自动测硫仪主要用于煤,重油等物质的全硫含量的测定,其主要的特点是人工称样放样后的操作 仪器可以自动连续地批量进行,更可以随时动态地增加式样,极大的提高测试效率。

性能简介:

1 :测硫仪采用一体化结构,将自动送样机构,立式高温裂解炉,电解池,搅拌器,空气净化器等系统部件装配在一个箱体内。结构合理,构思巧妙,从而使仪器紧凑,造型美观大方。
2 :测硫仪无内置电子天平,操作人员需要人工称样。仪器可外接电子天平 , 通过称量试样时按键可以实现自动输入样重。测试过程中可以任意增加试样。装样后的测试全过程可以无人值守,由程序控制:全自动连续送样,全自动库仑测定,全自动存盘记忆,可以自动生成报表并打印。
3 :电解电流采用恒流法,由软件实现库仑滴定。系统误差可以直接通过软件自行修改,测试结果优于国家标准,重复性好,准确度高。
4 :系统设计有专门的故障检测任务程序。在测硫仪工作时,将实时监控系统的各功能部件,具备故障的判断报警提示功能。另外还有强大的调试菜单,极大的方便故障的诊断和排除。
5 :微机测试软件全面支持 Windows9X,WindowsXP 平台,系统稳定性高。人机交互界面友好,方便操作人员学习使用。可联网实现远程数据共享,方便数据管理。
6 :测硫仪控制系统的硬件采用美国最新的 ARM 系列单片机,计算能力快 , 控制能力强。软件在多任务操作系统 UC/OS- Ⅱ下编写,故程序性能稳定可靠,抗干扰能力性强。与微机通信可选用支持热插拔的 USB 方式 , 方便用户构建一机多控 。

技术参数:

1: 测硫分辩率 0.001%
2: 测硫范围 0.1% ~ 40%
3: 测试时间 4 ~ 8( 依试样种类和重量而定 )
4: 测试温度 1150 ℃ ( 煤 ) 920 ℃ ( 油 )
5: 控温精度 ± 3 ℃
6: 试样重量 测煤 40 ㎎~ 70 ㎎ ( 硫含量高的应趋向于取样重少 )测油 50 ㎎~ 100 ㎎
7: 试样数量 1 ~ 24 个 ( 测试过程中可追加试样 )
8: 测试方法 库仑滴定法
9: 精密度 符合 GB/T214
10: 准确度 在标准样品的允许误差范围内
11: 电源 220V ± 10% 50Hz
12: 功率 ≤ 3.5kw
13: 外型尺寸 500mm × 400mm × 730mm
14: 重量 50 ㎏

自动测硫仪使用说明:

测试环境要求和用户自备材料:

1 环境温度 0 ~ 40 ℃ ,相对湿度≤ 80% 。
2 周围无强烈震动、灰尘、强电磁干扰、腐蚀性气体。
3 空气中应基本不含 SO2 气体,否则干燥管中应加装 NaOH 。
4 电源: 220V ± 22V 、 50Hz ± 1Hz ,可提供功率应≥ 4KW 。最好能配备功率大于 500W 的 UPS( 供给计算机和测试仪主机控制部分 ) 。
5 备有合适的工作台面(最好是水泥台,因为实验过程中仪器不能晃动)以便放置仪器,需 700mm ( 宽 ) × 2500mm (长)。
6 溴化钾(分析纯)。
7 碘化钾(分析纯)。
8 冰乙酸(分析纯)。
9 蒸馏水或纯净水。
10 脱脂棉(医用)。
11 硅胶。
12 标样至少一种。
13 三氧化钨(分析纯)。

测硫仪结构及工作原理

1. 测硫仪的结构

仪器采用立式上下双层设计,结构新颖合理,操作简单方便,外观精美大方。

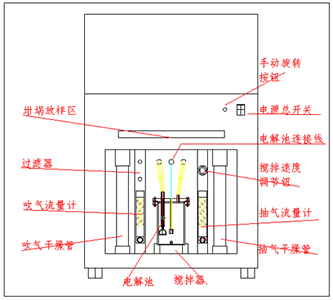

HDL-600自动测硫仪结构示意图

HDL-600自动测硫仪后视图HDL-600自动测硫仪侧视图

2.测硫仪的工作原理

参见《测硫仪常见问题及维护方法》有关章节

3. 测硫仪的工作流程

先打开测硫仪主机开关,再双击测硫仪微机程序,进入仪器主操作界面后,用户可以输入修改式样信息,当称样放样完成后(请确保放样位置和微机输入的位置信息相符合),可以点击 开始 进行式样测试。以后的操作仪器可以自动连续的进行。
首先微机将试样送到 500 ℃ 炉温处预热位置停留 45 秒钟,使有机硫和黄铁矿硫在碳酸钙为分解之前就大部分分解,以尽量减少乃至避免它们分解生成的氧化物呗碳酸钙分解申城的氧化钙吸收而生成难分解的硫酸钙,另外在 500 ℃ 处煤的挥发分大量逸出,可防止煤样推入高温区时产生爆燃现象。与此同时微机必须监测和控制炉温,也不断监测指示电极电压。当有 SO2 进入电解池中生成亚硫酸后,立即被电解液中的 I2 ( Br2 )氧化成硫酸,结果溶液中的 I2 ( Br2 )减少而 I ˉ( Br ˉ)增加,破坏了电解液的平衡状态。指示电机间的电位升高,微机监测到这一信号后,马上启动电解过程,并根据指示电极上的电位高低,控制与之对应的电解电流大小与时间,使电解电极上析出的 I2 ( Br2 )和刚才与亚硫酸反应所消耗的数量相等,从而使电解液重新回到平衡状态,随着 SO2 的不断分解此平衡状态不断被打破和复原,形成一个动态平衡,直到一个试验过程结束。第一次送样时间到后,样车继续前进将试样送入 1050 ℃ 高温区,在此完全燃烧,使煤样中的硫在催化剂作用下全部分解出来,最后当没有 SO2 产生时样车退回起始处,即可得到积分的总电量 Q ,将其代入式( 7 )即可计算出结果。
当这个式样测试完成后,仪器判断有无式样还需要进行继续测试。若需要继续测试,仪器自动转动到下一个坩埚位置,重复上述过程直到测试完成所有的样品。另外,该仪器可以动态地随时增加式样,当燃烧测试完成的式样旋转到放样位置区时,可以撤换下来,放上新式样,当然需要在微机操作的主界面上添加输入相应的式样信息即可。

测硫仪操作及软件的使用

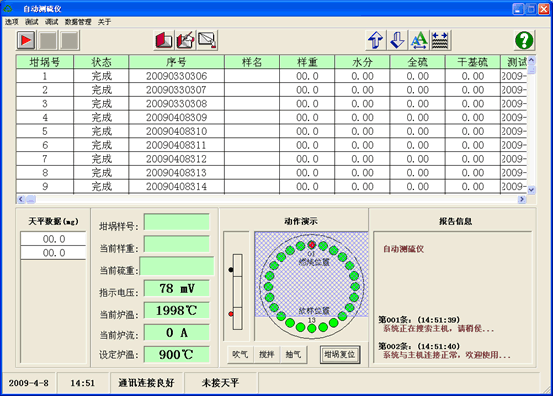

本测硫仪的软件程序打开后,主界面如下所示:

主界面分为标题栏,菜单条,客户区,和状态栏组成。

HDL-600型自动测硫仪软件连接示意图

客户区的上部分是数据库表格区。下部从左到右依次是:天平数据表格,当前窗口,动作演示和运转控制区,和报告信息区。

下面将依次说明各菜单的作用

HDL-600型自动测硫仪软件图

正确的操作是先打开主机,再打开微机程序。若微机程序未连接主机时,部分操作不能进行,如下所示 :

选项 下共有 4 各下级菜单,分别是名称管理,设置参数,系统修正和退出程序:

HDL-600型自动测硫仪软件选项菜单

名称管理;可以对用户名称,化验员姓名,式样名称进行添加删除修改操作。

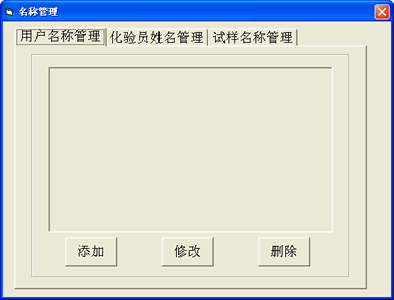

HDL-600型自动测硫仪软件名称管理示意图

设置参数菜单下有炉温设置菜单和串口设置菜单。

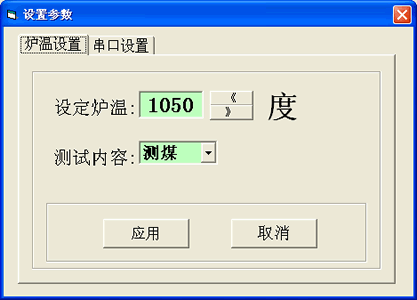

炉温设置是对测硫仪的裂解炉的设定炉温。

HDL-600型自动测硫仪软件炉温设置图

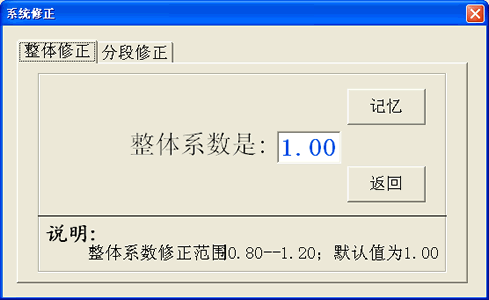

系统修正菜单是对测硫仪的准确度进行设置的菜单,下有整体修正和分段修正菜单。

HDL-600型自动测硫仪软件整体系数修正

整体系数修正用在试验结果(高硫,低硫)都偏高或者偏低时
分段修正用在某段硫值结果偏高或者偏低时,具体设置见《 定硫仪常见问题及维护方法》

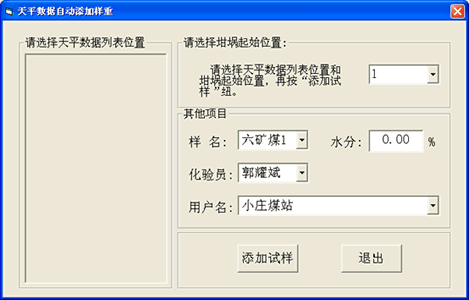

若仪器外接天平,可以自动输入样重。在天平数据窗口右键菜单中点击 添加样重菜单,就可以自动连续输入样重信息,如下所示:

HDL-600型自动测硫仪软件外接天平

当输入完成式样信息后,就可以点击 开始测试了,此后仪器自动完成所需操作。

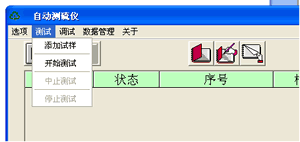

HDL-600型自动测硫仪测试添加试样

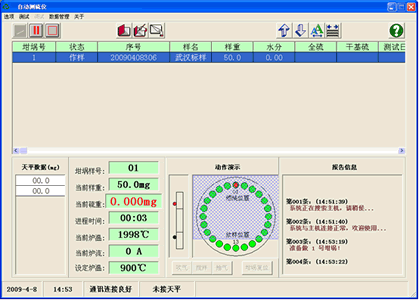

仪器工作时画面如下所示:

HDL-600型自动测硫仪工作画面

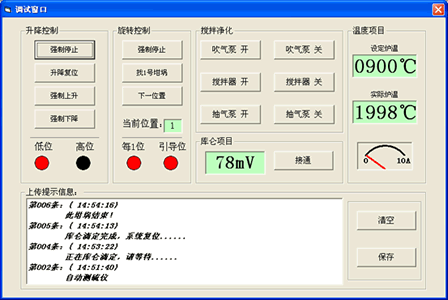

当待机时点击调试菜单可以进入调试窗口。

HDL-600型自动测硫仪调试菜单

在此窗口,可以对仪器的以下项目进行调试。

升降控制, 旋转控制,搅拌净化器,温度项目,库仑滴定项目

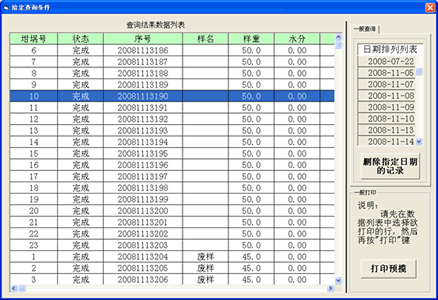

在主界面点击 数据管理时,可以出现数据库窗口。

HDL-600型自动测硫仪数据库

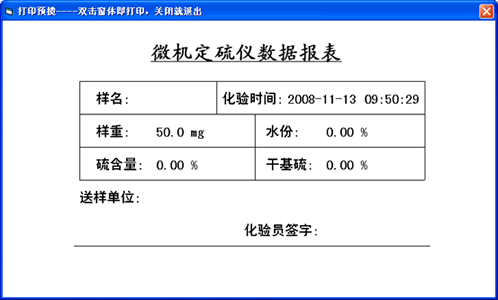

当双击 任何一个记录时,可以对他进行打印预览,在双击它就打印了。

HDL-600型自动测硫仪打印报表
