HDL-W型微机自动测硫仪

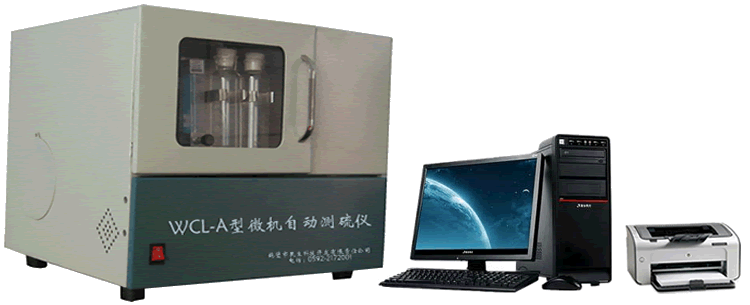

  HDL-W型微机自动测硫仪实物图

测硫仪的性能和特点

1. 简介:

HDL-W型微机自动测硫仪(又名:WCL-A型微机自动测硫仪)是根据GB/T214中库仑滴定法进行测定。在分析总结目前国内生产单片机型测硫仪的基础上,取长补短、优 化组合、利用计算机技术,研制设计出的一种新型智能分析仪器,全部测试过程均由PC系列微机控制完成,是普通测硫仪的更新换代产品。
产品主要用于测定煤炭、钢铁、电力、冶金、地质等系统各种矿物中全硫含量,可供煤炭、电力、冶金和地质勘探等部门的实验室使用。

2. 功能特点:

1、数据运算、处理、分析能力强。可用补偿公式准确校正测试数据,消除单片微机控制方式下的阶梯修正误差。对每种物质的数次测试结果自动分析,并与该物资的含水量数据进行运算,最终得出干基含硫量毫克百分数。
2、能自动生成测试化验报表,在报表上计录有化验时间、样重、水分、送样单位、化验数据等内容,并可长期存放在计算机内,供随时调用或打印报表。
3、通运性强,数据资源可共享。本仪器使用586或以上机型作分析主机。该仪器可进入多种计算网络,通过网络传输数据或调用数据。
4、操作简便,易学易懂,从打开计算机到化验开始,每步操作都有中文提示,操作人员具备初中文化程度就能熟练掌握本机使用方法。
5、状态分析与智能判断功能。本机在化验过程中能自动分析判断化验数据,并根据煤样含硫量的高低,自动控制瓷舟在炉内的燃烧时间。最长燃烧时间为5分钟,全部化验过程均由微机自动控制运行。
6、仪器在10℃-35℃的室温环境中,勿需调零便能保证数据的准确性。独特的防止“误电解”功能,可延长电解液的使用时间;搅拌器软启动稳速特性,使搅拌更加均匀,且不失速。因此,只要将搅拌速度调整到合适的大小,每次开机搅拌器便会自动爬升到设定的转速,稳速工作。
7、输入水分值后,可对测试结果进行系统补偿。
8、整机结构采用一体化设计,紧凑协调,美观大方。炉体采用新的隔热结构,体积小,保温好;炉内气流从电解池上盖进入池内,有效地防止了电解液的倒流。

3. 主要技术指标

1、硫的测量范围:0-99.99%。
2、试样燃烧分析时间:约5分钟,其中在700℃处停留45秒,1150℃处停留4分45秒。
3、控温精度小于千分之三,温度传感器为铂铑铂热电偶,加热体为硅碳管, 长度:340mm。
4、升温速度:在不超过硅碳管额定电压、电流的情况下,30分钟内可达1200℃。
5、电解池容积为400毫升,电解铂电极面积10×15mm。
6、供电电源:220V±10% 50HZ。
7、 功率:3kw
8、整机体积:540mm(长)×460mm(宽)×450mm(高)
9、整机重量:≤38公斤

4. 使用条件

1、 环境温度:10~30℃;
2、 相对湿度:<=85%;
3、 载气:干燥无酸性氧化物的净化空气,流量约为1500ml/min;
4、 被测气体流量:1000ml/min;
5、试样:粒度<0.2mm的空气干燥煤样0.05g(称准至0.0002g)

测硫仪主机结构与工作原理

本仪器由空气预处理和输送部分,信号处理和接口线路,温控和送样控制部分、燃烧炉、电解池和搅拌器等部分组成。

1、空气预处理与输送部分:

该部分由电磁泵、空气流量计(0~1500ml/min)、干燥器等组成。见安装示意图:


大气HDL-W型微机自动测硫仪安装图


图一 空气预处理与输送部分示意图
图中电磁泵分别驱动电解池内空气进和出,干燥器主要是除去空气中的酸性气体和水份等杂质,由于从电解池中抽出的空气含水量大,故需经常烘烤和更换硅胶(视硅胶颜色而定),玻璃管浮子流量计中装有针形阀旋钮开关,用以调节气体流速。

2、信号处理与接口

线路从电解池指示电极送入的指示电位高低,反映了池内电解液含硫量的大小,将此指示电极信号放大处理后,去控制电子门开关,输出电解电流至池内电解电极,将此电解电流库仑积分送计算机处理。接口电路是专为计算机输入、输出口进行电压变换、隔离、采样等而设计,主要用于防止信号之间的干扰。

3、温控与送样控制部分

通过控制器温度控制旋钮,可调整燃烧炉内硅碳管加热电流大小。当燃烧炉达到设定温度1150℃时,控温电路动作,自动调整加热电流大小确保炉内高温点工作在1150℃(±3℃)的恒温状态下,保证了炉内被测物的充分燃烧。送样线路是控制送样电机正反转,达到送样定位的目的,该线路由计算机控制。

4、燃烧炉

本仪器采用管式高温炉为燃烧炉,其加热元件为一端接线的双螺纹硅碳管。燃烧管采用石英管,直接放入硅碳管内,由控温电路给硅炭管加热电流,由铂铑热电偶反馈温度信号。

5、电解池和搅拌器

电解池用特殊玻璃制作,容积约400ml,在上盖上固定引出一对电解电极和一对指示电极。电解电极面积为1×1.5cm2。电解阴电极置于电解池中心,电解阳电极置于电解池的边缘,以使生成的碘尽快扩散。指示电极面积为0.3×1.0cm2.炉内物质燃烧后,放出的气体经石英管由电解池上方进入玻璃熔板气体过滤器,喷成细雾状,以便充分溶于电解液内。搅拌器驱动搅拌棒,均匀搅拌电解液,搅拌速度(约1000r/min)越稳定,分析结果越趋准确.

测硫仪的安装与试验方法

硬件的安装与调试

整机系统由测硫仪主机单元、计算机系统和打印机三个单元组成。

1、打开送样盖,固定推样棒成一条直线,使送样瓷舟出入炉体畅通。石英管送气口到电解池间均需用硅橡胶管连接,并尽量做到玻璃口对玻璃口封接,以防硫化物对硅橡胶管腐蚀。
2、将热电偶插入炉后面热电偶孔内,插到底后退出约2mm固定即可。热电偶引线接在红、黑两个热电偶接线柱上,(将接线柱短路线拆除)正端接红、负端接黑。将电解池上方的四芯引出插头接到有“电解池”字样的四芯插座内。将计算机后面的十六芯插座与控制器后面标有“接计算机”字样的十六芯插座之间,用两端带有十六芯插头的电缆线连接。至此,整机电气接线即完成。
3、电解池安装及检漏:打开电解池上盖,用自来水冲洗电解池及四支铂金电极,并用乙醇(或丙酮)棉球小心擦拭,最后用蒸馏水冲洗(注意:严防将乙醇(或丙酮)液体直接接触电解池壳体及上盖)。将搅拌棒放入电解池内,盖好上盖,在电解池中注满水,用乳胶管将电解池的抽气管及烧结玻璃熔板的接管连接起来,安紧电解池上的橡皮塞,打开电解池的放液管,如水面不下降,标明电解池不漏气。
4、电解液的配制:碘化钾(GB/T1272)、溴化钾(GB/T649)、各5g,冰乙酸(GB/T676)10ml,溶于250~300ml蒸馏水中即可。
5、加电解液:打开电解池上方的橡皮塞,打开气泵,放下吸入管,溶液很快漏入电解池内。
6、以上准备做完后,便可称量试样。在试样称量前,应尽可能的将试样瓶内试样混合均匀,用手捏住带盖的试样瓶上方,手腕自上而下的圆周运动,切勿上下摇动试样瓶;或打开瓶盖用称样勺搅拌试样,试样充分混合是确保结果准确的关键之一。称样的重量是三位数,即50.0mg左右。

软件的安装及使用方法:

见《HDL-9W型微机汉显测硫仪》章节

试验的方法:

1. 打开主机电源,点击微机桌面图标,可以进入测硫仪界面,温度自动向设温度升到设定温度时,向电解池里加入配置好的电解液,打开气泵,检查气密性,调节气流量到 1.0 左右,调节搅拌速度到合适转速。
2. 在 " 用户信息设置 " 里输入相关信息,先做 1-2 个废样(平衡电解液)。在瓷舟上称取 50.0毫克左右的煤样,上面覆盖一层三氧化钨,将瓷舟放入石英舟上,输入煤样重量,按 " 启动开始 " 按钮,机器自动送样,实验过 程由微机自动控制,实验结束后,打印机将打印出结果,等测出硫值不为零时就可以做正式煤样。
3. 把待测试样在瓷舟内用天平称重(称至 50mg ± 0.2mg ),上面覆盖一层三氧化钨,将瓷舟放入石英舟上,输入样号、煤样重量和水分值,按 " 启动开始 " 按钮,机器自动送样,实验过程由微机自动控制,实验结束后,打印机将打印出结果。
4. 试验最好连续进行,如中间间隔时间较长(超过 15 分钟),在正式试验前需加烧一个废样。
5. 试验完毕,应先关闭气泵、搅拌器,再关闭电源开关,退出微机测硫仪程序。

测硫仪的维修

1、仪器应防止灰尘及腐蚀性气体侵入,并置于干燥环境中使用。若长期不使用,要妥善保管。仪器搬动时应轻放,特别是炉体,以防震坏硅碳管。
2、如烧结玻璃板清洗后,流量计指示的流速仍达不到1000ml/min,或虽可达1000ml/min,但熔板处没有气泡或气泡很少,需检查电磁泵到电解池的各部分是否漏气,其中包括接连的乳胶管、硅橡胶管 、气体净化管的橡胶圈塞及电解池等处。还应检查流量计、燃烧管、干燥管是否堵塞,气泵皮腕是否破裂。
3、送样单元属机械动作,需经常维护。如在小滑轮处略加一些润滑油等。不要用手触摸指示电极与电解电极,否则会沾污电极。指示电极一旦沾污,终点控制即失灵,常导致过度滴定。此时,应用乙醇或丙酮擦洗电极。
4、在加、放电解液及洗电解池时,不要把溶液撒到电极引出插头上。否则,会使终点控制失灵。此时用乙醇丙酮擦洗电极引出插头。
5、为消除煤样的爆燃和减少玻璃熔板变黑,可于燃烧管内充填硅酸铝棉,其厚度为3~4mm。为使硅酸铝棉大小合适,可将燃烧管进口端顶在硅酸铝棉上,打上个印记,按此印记剪下硅酸铝棉圆块,用头部直径与此圆块相仿的推棒将硅酸铝棉推到高温区后沿上,也可用硅酸铝棉少许装在电解池与燃烧管之间的玻璃管道上。
7、本仪器连续使用3~5天以后,要用标样校验一次,以检查燃烧管有无破裂或其它部分有无漏气现象。

其他问题请参见《测硫仪常见问题及维护方法》章节

HDL-W型微机自动测硫仪装箱配置清单:

联想商务电脑 1台   激光打印机 1台   测硫仪主机 1台
电解池 1个 硅碳管 1根 异径管 2根
搅拌子 1个 两通阀 2个 热电偶 1个
瓷舟 10个 石英舟 2个 送样棒 1根
干燥瓶胶塞 2个 电解液 1瓶 变色硅胶 1瓶
脱脂棉 1包 止水夹 1个 干燥瓶 4个
通信电缆 1根 电解池密封圈 2个 0号胶塞 1个
硅胶管 1米 乳胶管 0.3米 橡胶管 1米
保险管 2只 标准煤样 若干 电源线 1.5米

HDL-W型微机测硫仪短视频展示:

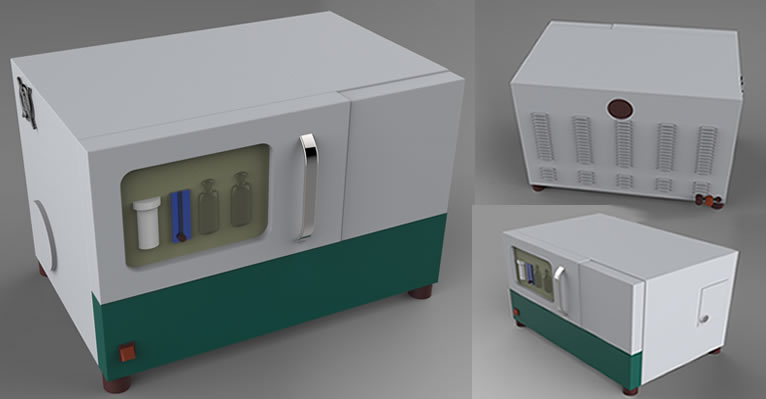

WCL微机测硫仪3d图
