KZDL-8H型智能汉显定硫仪

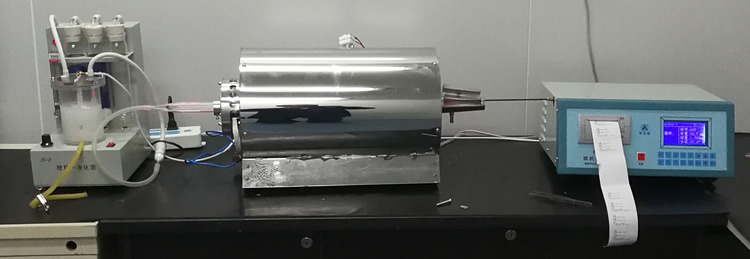

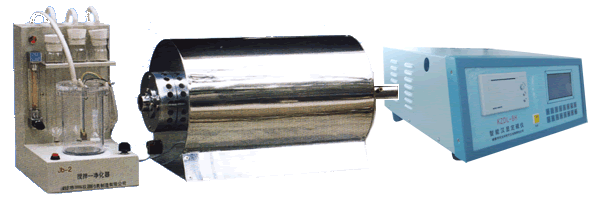

  KDL-8H 智能汉显定硫仪实物图

目录:

产品简介

技术参数

仪器结构

使用方法

相关链接

适用范围:

本公司生产的 KZDL-8H智能汉显定硫仪,主要用于测定煤炭、钢铁和各种矿物中的全硫含量,是煤炭、电力、化工、建材、冶金、地质勘探、商检、环保检测等部门实验室的优选仪器。

KZDL-8H型智能汉显定硫仪是依据GB/T214中库仑滴定法而设计的,是在KZDL系列以及现有国内其他定硫仪的基础之上改进研发而成的。定硫仪的全部测定过程采用微处理器智能控制,自动控制电解开关、PID模式控制炉流等诸多智能控制功能;并由微处理器对测试数据进行多种校正和处理,使得测定数据稳定,平行样好,结果的准确度和精确度优于国标GB/T214和 GB/T2286要求,且大屏幕汉字显示,人机界面友好,键盘操作简单易学好用,自动化智能控制程度较高,体积小巧等诸多优点,故是目前实验室较理想的定硫仪。

功能特点

本仪器较同类定硫仪相比,具有如下特点:

【 1 】大屏幕液晶汉字显示,人机界面友好,键盘操作简单易学好用。

【 2 】炉温采取 PID 模式控制炉流,控温精度高,可有效保护硅碳管,延长使用寿命。

【 3 】设定炉温,修正等可直接通过键盘输入改变。

【 4 】智能控制电解开关的开与关,不会因开、关机的顺序而产生过电解现象。

【 5 】做煤样时可以随时查看炉温、炉流、指示电压、进程时间及含硫量,试验过程一目了然。

【 6 】自动判断滴定终点,缩短实验时间,提高工作效率。

【 7 】若输入了水分值,则计算、打印干基硫和水分值。

主要技术指标:

【 1 】硫的测量范围: 0-99.99%

【 2 】试样燃烧分析时间 3-9 分钟,智能判断滴定终点返回。

【 3 】控温:精度 1150 ± 5 ℃。测温:精度 0.5 级;加热体为硅碳管,长度 :400mm,高温区长度≥ 90 毫米,温度为 1150 ℃± 5 ℃ ( 根据需要可调节温度 ) 。

【 5 】升温速度: 25-30 ℃ / 分,约 35 分钟可达 1200 ℃。

【 6 】电解池:容积为 450 毫升,金属铂电极。

【 7 】准确度: 符合国标 GB/T214 《煤中全硫的测定方法》和 GBT2286《焦炭全硫含量的测定方法》 。

【 8 】供电电源: 220V ± 20%

【 9 】仪器尺寸 (mm)

控制器: 370× 350× 170;
高温炉: 580 × 250 × 270;
净化器: 180 × 245 × 300

结构介绍

该定硫仪由搅拌净化器、控制器、高温炉三部分组成。

【1】搅拌净化器由电磁泵、流量计、干燥瓶,搅拌器组成。

1、电磁泵:分别使空气进出,提供空气流循环动力,本公司定硫仪净化搅拌器采用双气泵,一个负责电解池空气净化,另一个负责炉体空气干燥及去除空气中杂质。

2、干燥瓶:主要是除去空气中的酸性气体和水分等杂质。由于从电解池中抽出的空气水份量大,故需经常烘烤和更换硅胶。

3、流量计:空气动力大小的指示,配有针形阀用调节电解池的气体流量,玻璃管浮子应调到约1.0L/min。

4、搅拌器:转速约为500转/分,且连续可调,搅拌速度越快,使分析结果越趋于准确,但不宜太快,过快易引起失步。

电解池:

电解池用有机玻璃制成,容积为 450 毫升,有一对电解电极和一对指示电极,上盖与其壳体用橡胶密封圈密封。电解池壳体一侧装有一烧结玻璃熔板气体过滤器,将燃烧后放出的气体喷成细雾状。在电解池内放一搅拌棒,用于搅拌电解液使化合反应充分均匀。
电解池接法:铂金片从小到大接航空插头1234。

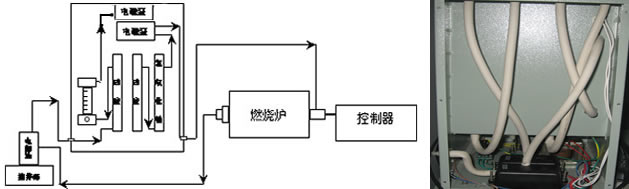

定硫仪气路图

气路连接示意图

【2】控制器

包括程序控制器和送样装置部分。其中程序控制器包括库仑积分、程序控制、温度控制三部分,由单片机统一控制。

控制器后面板标明【炉体】的两个接线柱接在高温炉两个接线柱上。标明【热电偶】的插座,正端接“+”,负端接“-”分别接在高温炉热电偶上。四芯航空插头接【电解池】。电源220V接【电源】的两个接线柱上。

定硫仪电路连接示意图

电路连接示意图

【 3 】高温炉

本定硫仪采用管式高温炉为燃烧炉,其加热元件硅碳管,型号为Φ40/30×400mm。其结构如图所示。

KDL-8H 智能汉显定硫仪炉体图

1.异经管 2.散热罩 3.炉端盖 4.挡板 5.保温棉 6.外壳 7.热电偶 8.刚玉护管 9.硅碳管 10.炉口锥管

定硫仪使用操作说明:

仪器的操作通过面板上的16个触摸键来实现。其中10个数字键,4个方向键←↑↓→,1个【确认】键,1个【返回】键。

(一)按键的一般约定

【返回】键,返回上级菜单或实验过程中,可中止实验;
【确认】键,进入下级菜单,进入实验程序。

←↑↓→ 4 个方向键,一般用来移动光标。

10 个数字键用来输入数字。

KDL-8H 智能汉显定硫仪键盘

(二)屏幕显示与键盘操作

待机状态:

仪器打开电源开关后,屏幕显示欢迎信息,几秒后自动进入待机项目屏幕左上角显示当前炉温,中间显示指示电压,右上角显示时钟。光标默认在做样项目,按↑↓键可上下移动改变待选项目。按【确认】键仪器进入光标所指项目。

下面就各项内容具体说明 KDL-8H 智能汉显定硫仪液晶显示图待机画面

( 1 )当光标指向“做样”菜单,按【确认】键或直接按数字键后屏幕将显示输入数据画面:输入样重,改变样号,输入水分以便做干基硫。输入样重为 00.0 表示要调试送样机构。正常做样时样重不能为 0.

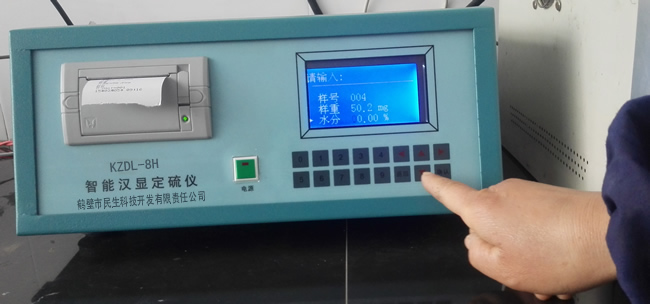

KDL-8H智能汉显定硫仪做样菜单   定硫仪做样液晶显示

输入数据后按 确认 键就可进入正常作样程序。正常作样画面如下:如中止实验请按【返回】键。

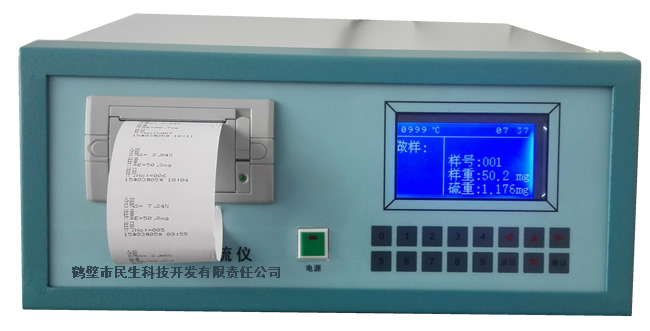

KDL-8H智能汉显定硫仪工作画面   定硫仪实验屏幕显示

( 2 )当光标指向 "温控" ,按【确认】键后屏幕显示:

通过此显示,化验员可以实时查看温控器各参数,以便了解温控器的性能。

KDL-8H智能汉显定硫仪系统参数   定硫仪温控参数显示

(3)当光标指向“设置”,按【确认】键后可看设置炉温 , 日期。如想修改,输入数据后按【确认】键,仪器将自动记忆。如果查看不修改按【返回】键返回。

KDL-8H智能汉显定硫仪参数设置 KDL-8H智能汉显定硫仪时间设置 KDL-8H智能汉显定硫仪炉温设置

( 4 )当光标指向“修正”,按【确认】键屏幕显示:可以查看,修改偏差表。改变整体系数。如想修改,输入数据后按【确认】键,仪器将自动记忆。如果查看不修改按【返回】键返回。

KDL-8H智能汉显定硫仪修正菜单 KDL-8H智能汉显定硫仪整体系数

整体系数修改为标准值除以实际值。修改范围:0.8-1.2之间。

定硫仪使用方法:

1.接通电源,燃烧炉自动升温到设定温度处并恒温后,顺序打开搅拌净化器开关。
2.在升温过程中,应将电解液配好并放入电解池内。

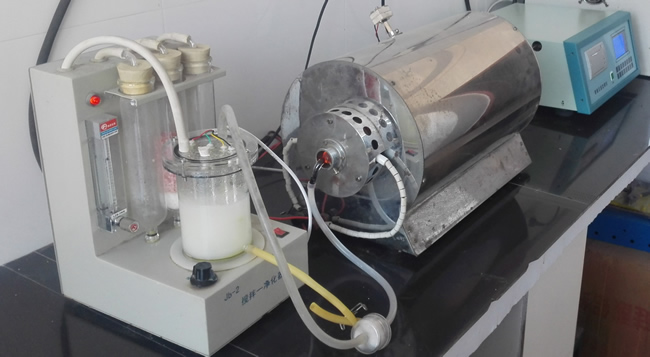

定硫仪搅拌净化装置

3.置入三位数的样重为000,石英舟上不放煤样,按下【确认】按扭,可进行送样机构的调试,此时将不进行库仑滴定,不会出现过电解现象。计算机将自动启动送样机构在 1150 ℃处停留,这时可按下【返回】按扭强制返回。

智能定硫仪开机

4.在瓷舟上称取 50.0 毫克左右的煤样,上面覆盖一层三氧化钨,将瓷舟放入石英舟上,置入三位数的样重,按下【确认】按扭,整个试验过程由计算机控制,按预先写入的程序执行。分别在500℃处停留,然后自动控制送样机构逐步达到1150℃,并在此停留, 最长到9分钟。试样经充分燃烧分解后,计算机会自动判断出库仑滴定终点并提前返回。待石英舟和瓷舟自动返回到原位后,打印机将打印出结果,本次煤样试验完毕。

智能定硫仪打印机

5.本仪器为防止出现过电解现象,由计算机自动控制电解开关的开和关。故尔在试验之前,须先打开搅拌净化器,然后再置入三位数的样重并按下【确定】按扭,开始整个试验过程。

6.每次首个试验时,指示电压一般小于 35mV, 故应加烧 1-2 个废样,以使电解液中碘-碘离子对的电极电位校正到仪器所需的数值。

7.试验最好连续进行,如中间间隔时间较长,指示电压若小于35mV, 在试验前需加烧一个废样。

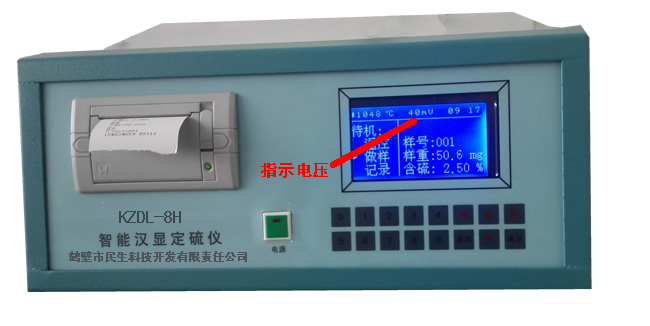

定硫仪指示电压

8.试验完后,应先关闭搅拌净化器,再关闭控制器电源开关。若长期不用可放出电解液,并用蒸馏水把电解池清洗干净。

9.试样称量前的准备工作:在试样称量前,应尽可能地将试样瓶内的煤样混和均匀,可用手握住带盖的试样瓶上方,自上而下做园周运动,切勿上下摇动。试样的充分混合是确保试验结果的重要因素。

10.称取煤样(50mg±0.2mg)保持小数后一位(50.0mg),并在上面覆盖一层三氧化钨以防止爆燃。

测硫仪送样   定硫仪放样   定硫仪输入总量
一、称样

二、放样

三、输入样重,实验开始

简单三步,实验完成,结果自动打印保存。

定硫仪常见故障的排除:

见《定硫仪常见问题及维护方法》章节

KZDL-8H智能汉显定硫仪装箱配置清单:

控制器 1台   炉体 1台   净化搅拌器 1套
电解池 1个 硅碳管 1根 异径管 2根
搅拌子 1个 两通阀 2个 热电偶 1个
瓷舟 10个 石英舟 2个 送样棒 1根
打印纸 2卷 电解液 1瓶 变色硅胶 1瓶
脱脂棉 若干 止水夹 1个 干燥瓶 4个
电解池密封圈 2个 7号胶塞 3个 0号胶塞 1个
硅胶管 1米 乳胶管 0.3米 橡胶管 1米
保险管 2只 标准煤样 若干 电源线 1.5米

KZDL-8H智能汉显定硫仪短视频展示:

KZDL定硫仪3D视频产品展示   KZDL定硫仪视频产品展示

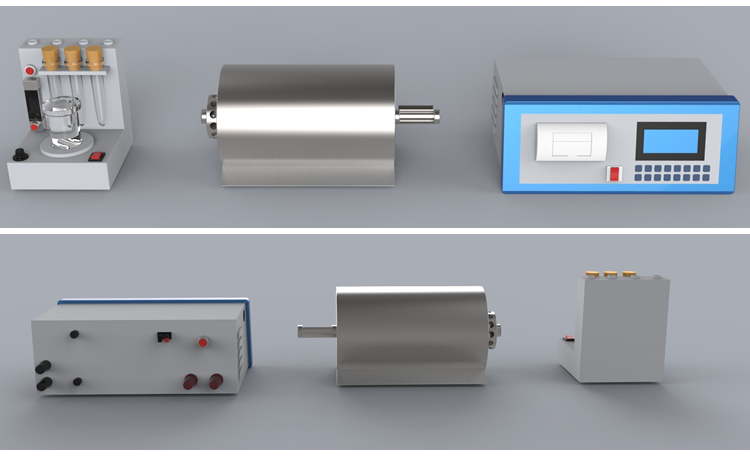

KZDL定硫仪3D图
