HDL—9W型微机汉显定硫仪

  HDL-9W型微机汉显定硫仪

HDL-9W微机定硫仪(测硫仪)是依据库仑滴定法的原理(参见GB/T214国家标准),由单片机系统负责高温炉的升温控制,采集温度、测量结果的数据,并将数据传输给主控微机,由微机系统进行数据处理,显示炉温、测量结果、送样位置等信息,向单片机系统发送控制命令,自动完成实验。也就是说,化验员只需输入样重,其他工作由仪器自动完成。当设备工作在脱机状态时,由单片机系统独立完成所有操作。仪器既可以微机工作又可以改为液晶面板操作,两用型,开机的同时按仪器面板上的白色“数字键”改为汉显液晶模式,按蓝色“方向键”改为微机电脑模式。关机后自动保存,下次开机不做修改,自动默认上次操作模式。

主要特点:

1、该仪器用于测量煤、焦炭、石油、矿石,石墨等其他可燃物质的硫含量。
2、整个测试过程可以由电脑控制自动完成,也可脱离电脑由单片机工作,两用型。
3、实验过程中校正方便,显示直观。
4、测量结果可储存电脑,长期保存,随时可查询、打印。
5、系统工作温度用户可通过软件在800℃-1150℃之间选择设定(测煤时为1050℃,测石油时可选择800 ℃)。
6、微机与单片机系统之间采用标准RS232串行接口,接线简单、传输可靠、传输距离远、故障率低等特点。
7、单片机系统负责控制高温炉的温度控制、测量数据的采集,并将数据通过通信电缆传输给主控电脑,由电脑进行数据处理,与电脑主程序的配合可以使系统整体性能有大幅度的提高。
8、本系统将高温炉、磁力搅拌器、空气净化装置、电解池、自动送样机构、单片机控制线路合理地放置在同一机箱内,使整机系统美观、体积小、仪器放置与连接方便、软件操作与日常维护简单等特点。

主要技术参数

1、硫的测量范围: 0-99.99% 。
2、载气流量: 1000ml/min 。
3、测硫时间: 3-9min ,微机自动判断控制。
4、加热体硅碳管长度:340mm ,体积小,升温速度快:20-40min。
5、电源要求:单相交流电压 220V 50Hz, 功率 2KW 。
6、准确度: 符合国标 GB/T214 。
7、整机体积:540mm(长)×460mm(宽)×450mm(高)
8、整机重量:≤38公斤

定硫仪结构及组成示意

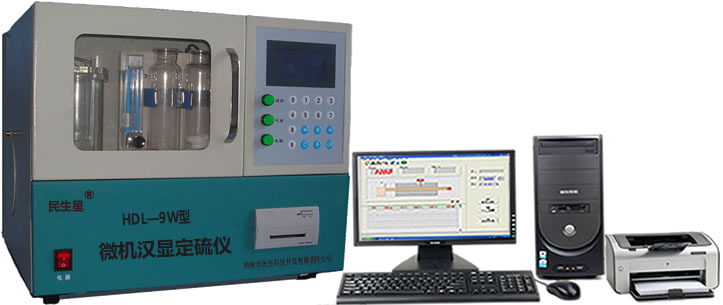

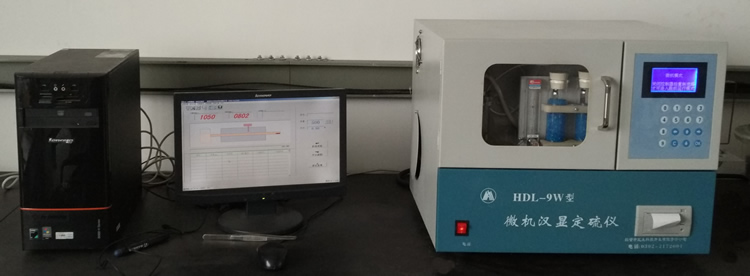

HDL—9W型微机汉显定硫仪实物图

图 1 系统主要组成部分示意图

1、主控微机和打印机:用于运行控制程序,提供人机交互界面,显示高温炉温度,测量结果,送样位置等信息;根据用户操作发出各种命令来完成测量、数据查询、打印等功能。通过一根串行通讯线与定硫仪连接。
2、单片机系统:负责高温炉的升温过程、控制升温温度、采集测量数据、接受主控微机指令完成实验过程。
3、高温裂解炉:本定硫仪采用管式高温炉为燃烧炉,其加热元件为一端接线的双螺纹硅碳管。为保护硅碳管 ,在其外部套一刚玉护管,然后再填充高铝和硅酸铝保温棉,以达到良好的保温性能。
4、电解池:电解池材料用透明有机玻璃制成,容积约400毫升,在上盖固定有一对铂电解电极和一对铂指示电极。
5、磁力搅拌器:由一转速可调节的电机,带动电解池内用塑料封装的铁芯搅拌棒,搅拌马达转速约为500转/分, 搅拌速度较快,有利于分析结果趋于准确,但不易太快,过快易引起搅拌失步。
6、空气净化装置:该部分由电磁泵、空气流量计(0-1000毫升/分)、干燥器等组成。
电磁泵:通过抽气使燃烧试样中产生的SO2,SO3等气体快速溶解到电解池中。
干燥器:除去空气中酸性气体和水分等杂质,由于从电解池中抽出的空气含水分量大,须经常烘烤和更换硅胶。 流量计:配有针形阀,用于调节流速,实验时一般调到1.0左右。

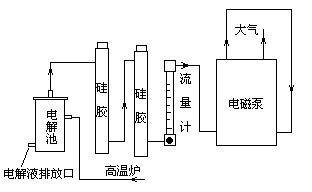

HDL系列定硫仪系统气路示意图

HDL-9W定硫仪系统气路示意图

定硫仪使用说明:

微机操作部分使用说明(微机模式)

开机的同时按仪器面板上的蓝色“方向键”改为微机电脑模式。关机后自动保存,下次开机自动默认微机模式。

定硫仪软件安装步骤

1.硬件安装:将所带电缆线接至220V 单相电源(电源线应大于4平方毫米),然后用串行通讯电缆与主控微机连接。
2.软件安装:将程序光盘放进光驱,打开光驱盘,点击“Setup.exe” 图标,软件自动完成安装。

软件系统操作及窗口说明

本系统软件运行于 windows 操作系统,支持多任务运行,人机交互,按键、鼠标操作,即学即用。 |
打开 HDL-9W定硫仪电源,双击桌面“微机定硫仪”的快捷方式,即可进入微机测硫程序界面

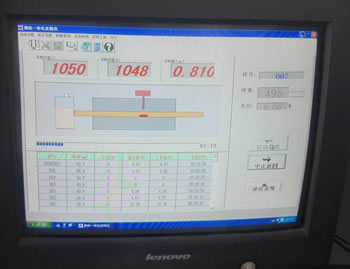

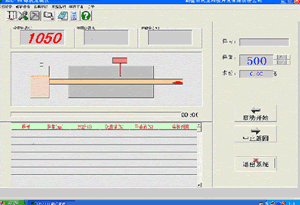

HDL9W定硫仪软件安装   HDL—9W型微机汉显定硫仪微机软件示意图

1.系统设置窗口,包括串口设置,用户信息设置和炉温设置,可以分别设置串口(com1-com4),用户信息和炉体设定温度。

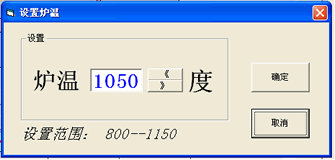

HDL9W定硫仪软件炉温设置图   HDL9W定硫仪软件微机接口设置图

HDL9W定硫仪软件单位名称输入界面

2.修正设置窗口

包括整体系数修正和分段修正,整体系数修正用在试验结果(高硫,低硫)都偏高或者偏低时,分段修正用在某段硫值结果偏高或者偏低时,输入相应数值,点击“记忆”按钮保存设置。具体设置见《定硫仪常见问题及维护方法》

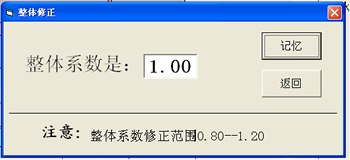

HDL9W定硫仪软件分段修正图   HDL9W定硫仪整体系数修正图

3.数据查询窗口

可以查看历史数据及数据的整理和数据打印

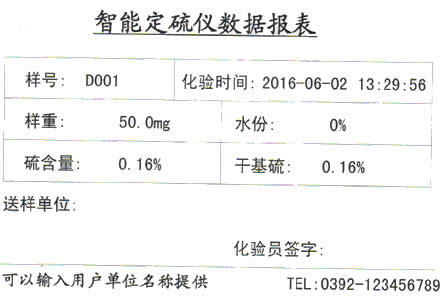

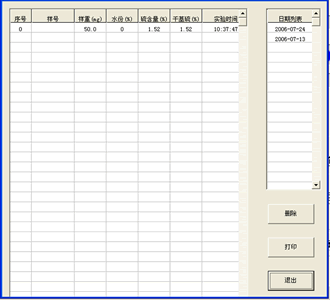

HDL9W定硫仪软件数据查询图   测硫仪打印报告

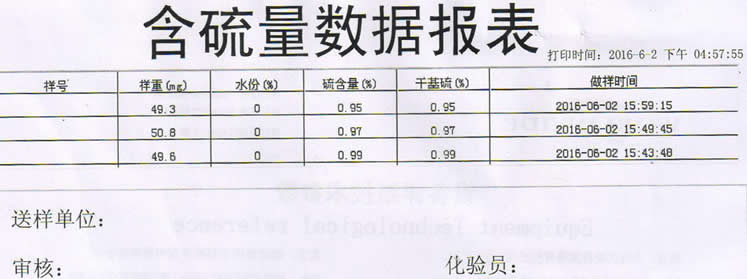

测硫仪批量打印报表

4. 系统说明窗口

包括微机定硫仪HDL-9W的使用简要说明。



5.实用工具窗口

包括计算器和记事本,方便用户在实验过程中对一些事情的处理

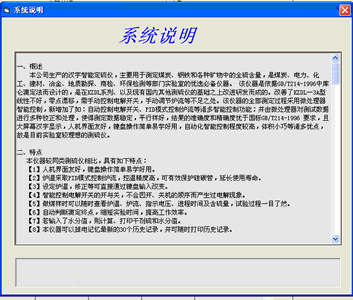

HDL9W定硫仪软件系统说明窗口 HDL9W定硫仪软件实用工具图

定硫仪脱机工作时使用说明(汉显模式)

开机的同时按仪器面板上的白色“数字键”改为汉显液晶模式,关机后自动保存,下次开机自动默认汉显模式。

键盘操作说明及使用方法:

仪器的操作通过面板上16个触摸键来实现。其中10个数字键,4个方向 键←↑↓→,1个确认键OK,1个返回键C。

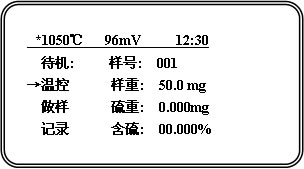

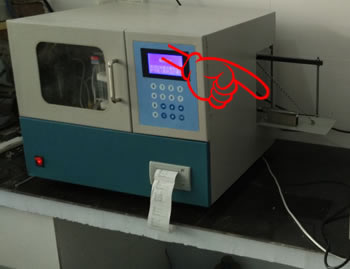

测硫仪面板   HDL9W型微机汉显定硫仪液晶显示示意图
定硫仪汉显模式液晶显示

待机状态:

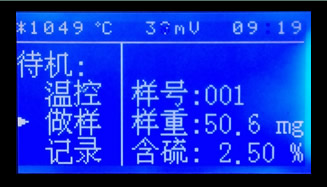

仪器打开电源开关后, 自动进入待机项目屏幕左上角显示当前炉温,中间显示指示电压,右上角显示时钟。光标默认在做样项目,按↑↓键可上下移动改变待选项目。按OK键仪器进入光标所指项目。

HDL—9型汉显智能定硫仪液晶显示示意图

(1)当光标指向“做样”菜单,按OK键,或直接按数字键后屏幕将显示输入数据画面:在此,可以输入样重,改变样号,输入水分以便做干基硫。输入样重为00.0表示要调试送样机构。正常做样时样重不能为0.输入数据后按OK键就可进入正常作样程序。正常作样画面如下:如中止实验请按C键。

HDL—9型汉显智能定硫仪做样菜单   HDL—9型汉显智能定硫仪温控设置

(2)当光标指向"温控",按OK键后屏幕显示:通过此显示,化验员可以实时查看温控器各参数,以便了解温控器的性能。

测硫仪控温设定   KDL-8H智能汉显定硫仪系统参数

(3)当光标指向”设置“键,按OK键后可看设置炉温,日期。如想修改,输入数据后按OK键,仪器将自动记忆。如果查看不修改按C键返回。

KDL-8H智能汉显定硫仪参数设置 测硫仪设置时间 HDL—9型汉显智能定硫仪系统设置图

(4)当光标指向修正,按OK键屏幕显示:可以查看,修改偏差表。改变整体系数。如想修改,输入数据后按OK键,仪器将自动记忆。如果查看不修改按C键返回。

HDL—9型汉显智能定硫仪整体系数设置图   KDL-8H智能汉显定硫仪修正菜单

整体系数修改为标准值除以实际值。修改范围:0.8-1.2之间。

实验步骤

1.打开主机电源,点击电脑桌面“HDL-9W定硫仪”图标,进入 HDL-9W 定硫仪界面,温度自动向设定温度升温。
2.温度升到设定温度期间,须先打开气泵、检查气密性,调节气流量到0.8-1.2之间,一般为1.0,关闭两通阀,将配置好的电解液吸入电解池内,打开搅拌器。
3.在“用户信息设置”里输入相关信息,先做 1-2 个废样(平衡电解液),使指示电压达到35mV左右,测出含硫值不为零时就可以做正式试样。
4.把待测试样在瓷舟内用万分之一天平称重(称至 50mg ± 0.5mg ),将瓷舟放入石英舟上,输入样号,试样重量和水分值,按“启动开始”按钮,机器自动送样,实验过程由微机自动控制,实验结束后,打印机将打印出结果。
5. 试验最好连续进行,如中间间隔时间较长(超过10分钟),在正式试验前需加烧一个废样。
6. 试验完毕,应先关闭气泵、搅拌,再关闭电源开关,退出微机定硫仪程序。
7.整个试验过程由计算机控制,按预先写入的程序执行。送样时分别在 500 ℃处停留,然后自动控制送样机构逐步达到 1150 ℃,并在此停留,最长到9分钟。试样经充分燃烧分解后,计算机会自动判断出库仑滴定终点并提前返回。待石英舟和瓷舟自动返回到原位后,汉显模式时微型打印机将自动打印出实验结果,微机模式实验结果自动保存到电脑数据库,本次试样试验完毕。

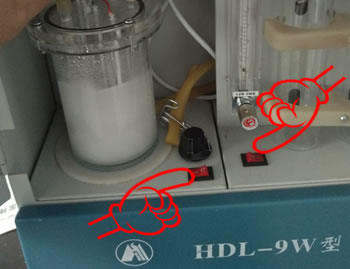

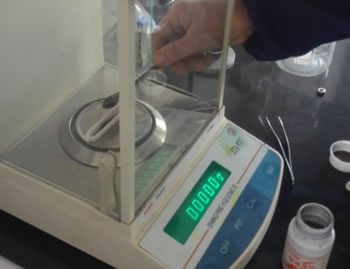

测硫仪称重   测硫仪打开搅拌气泵开关
1.用万分之一天平称重50mg。 2.依次打开电源,气泵,搅拌开关,装入电解液。

测硫仪送样 测硫仪实验结束
3.将装有试样的瓷舟放在石英舟上。 4.输入试样重量,按“启动开始”按钮,机器自动送样,实验结果保存到电脑数据库,试验完毕。

定硫仪常见故障及排除

见《定硫仪常见问题及维护方法》

HDL-9W型微机汉显定硫仪装箱配置清单:

联想商务电脑 1台   激光打印机 1台   测硫仪主机 1台
电解池 1个 硅碳管 1根 异径管 2根
搅拌子 1个 两通阀 2个 热电偶 1个
瓷舟 10个 石英舟 2个 送样棒 1根
打印纸 2卷 电解液 1瓶 变色硅胶 1瓶
脱脂棉 1包 止水夹 1个 干燥瓶 4个
通信电缆 1根 电解池密封圈 2个 0号胶塞 1个
硅胶管 1米 乳胶管 0.3米 橡胶管 1米
保险管 2只 标准煤样 若干 电源线 1.5米

HDL-9W型微机汉显定硫仪短视频展示:

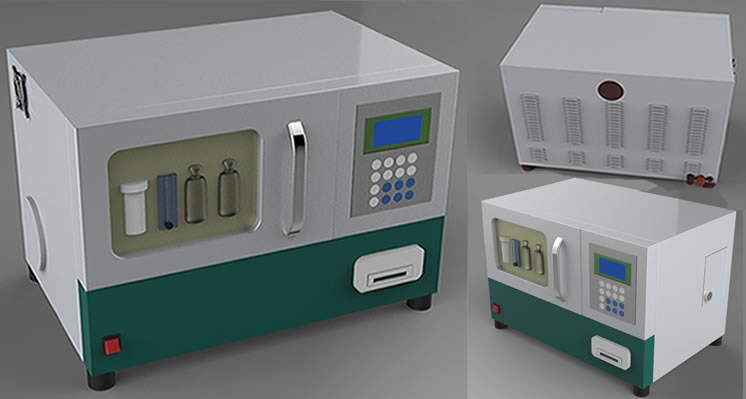

hdl9w微机汉显定硫仪3D图

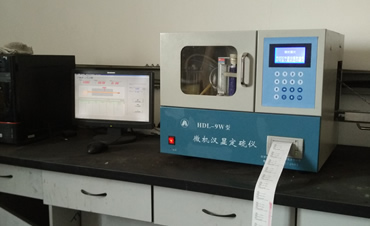

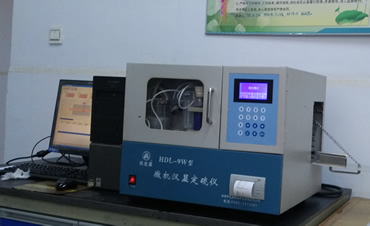

HDL-9W型微机汉显定硫仪现场照片:
