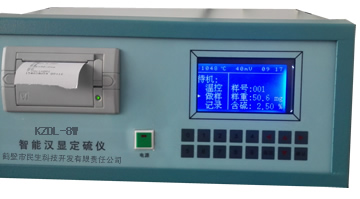

KZDL-8W型微机汉显测硫仪

KZDL-8W型微机汉显测硫仪

KZDL-8W型微机汉显测硫仪是适用于电力、煤炭、冶金、石化、环保、水泥、造纸、地堪、科研院校等行业部门测量煤炭、焦炭及石油等物质中的全硫含量,符合国标GB/T214-2007《煤中全硫的测定方法》。由高级单片机自动控制,对测量条件造成的偏差可进行补偿修正,分辨率高.采用全中文液晶和微机电脑两种显示控制方式,送样机构采用电子开关可靠性更高.采用PID控制炉流,自动调整炉流大小,和传统控制器相比可延长3倍硅碳管的使用寿命,自动判断滴定终点,自动开关电解,且不会出现过电解现象。
当设备工作在液晶汉显状态时,由单片机系统独立完成所有工作。仪器既可以微机控制又可以改为面板操作,两用型,开机的同时按仪器面板上的“数字键”改为汉显液晶控制模式,按“方向键”改为微机电脑控制模式。关机后自动保存,下次开机不做修改,自动默认上次操作模式。

主要功能特点:

1.采用库伦滴定法测定的全硫含量,与艾士卡重量分析法和高温燃烧中和法相比,具有测定迅速、结果准确。
2.测定过程由单片机自动控制,测试数据的校正、处理、显示、打印迅速准确,性能稳定,功能优越。
3.采用微机自动控制,测试结果可永久保存,供查阅、打印,使用方便。
4.测定过程自动化程度高,使用方便,只要将试样放入高温炉中,按下启动键,仪器即自动进行预分解、分解和返回。
5.控温点的设定简单方便,不需打开机箱即可直接进行控温点的调整、设定。
6.结构设计合理,体积小,数据输入采用薄膜面板轻触键方式,操作简便。
7、整个测试过程由既可以有单片机控制,也可以由微机控制自动完成,两用型。

主要技术参数

1.测硫范围:0-99.99%
2.测温精度:0.5级
3.分析时间:约5mim /个
4.高温恒温区长度:≥90min,恒温温度:1150℃±5℃(可调)
5.升温速度:(20~25)℃/min,升温时间:≤25℃
6.加热元件:双螺纹硅碳管
7.电解池容积:450mL,电解液量:(250~300)mL,铂电解电极规格(mm):15×10,铂指示电极规格(mm):10×5
8.分辩率:0.001%
9.测硫精度:符合国标GB/T214-2007要求
10.工作电源:AC220V±15% 50Hz
11.仪器尺寸 (mm)

控制器: 370× 350× 170
高温炉: 580 × 250 × 270
净化器: 180 × 245 × 300

12.重量:控制器5kg,高温炉15kg,净化器4kg

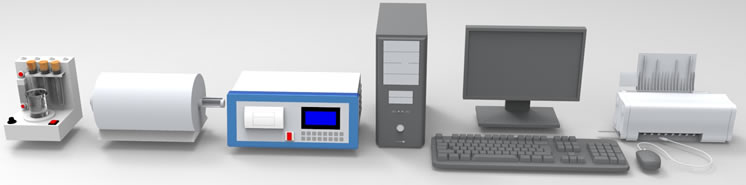

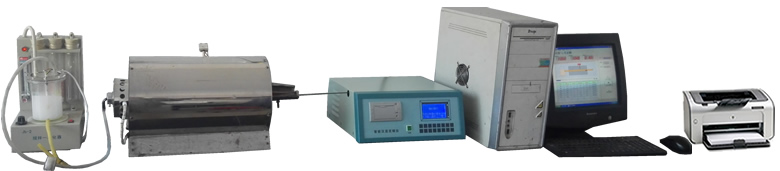

测硫仪结构及组成示意

1、主控微机:用于运行控制程序,提供人机交互界面,显示高温炉温度,测量结果,送样位置等信息;根据用户输入煤样重量来自动完成实验。通过一根串行通讯线与测硫仪连接。
2、单片机系统:负责高温炉的升温过程、控制升温温度、采集测量数据、接受主控微机指令完成实验过程。

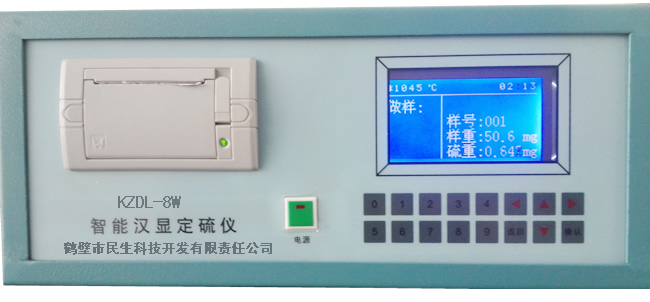

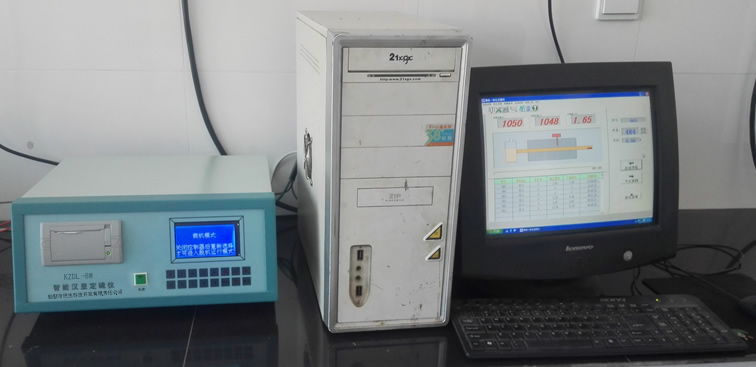

KZDL微机汉显测硫仪主控微机
3、高温炉:本测硫仪采用管式高温炉为燃烧炉,其加热元件为一端接线的双螺纹硅碳管。为保护硅碳管,在其外部套一刚玉护管,然后再填充高铝和硅酸铝保温棉,以达到良好的保温性能。
4、电解池:电解池材料用透明有机玻璃制成,容积约400毫升,上盖上固定有一对铂电解电极和一对铂指示电极。
5、磁力搅拌器:由一转速可调节的电机,带动电解池内用塑料封装的铁芯搅拌棒,搅拌马达转速约为500转/分,搅拌速度较快,有利于分析结果趋于准确,但不易太快,过快易引起搅拌失步。
6、空气净化装置:该部分由气泵、空气流量计(0-1000 毫升/分)、干燥管等组成。气泵:由抽气系统和吹气系统组成,抽气系统使燃烧试样产生的 SO2,SO3等气体快速溶解到电解池。吹气系统使实验结束出来的石英舟快速冷却。干燥管:除去空气中酸性气体和水分等杂质,由于从电解池中抽出的空气含水分量大,须经常烘烤和更换变色硅胶。流量计:玻璃管浮子流量计,配有针形阀,用于调节流速。

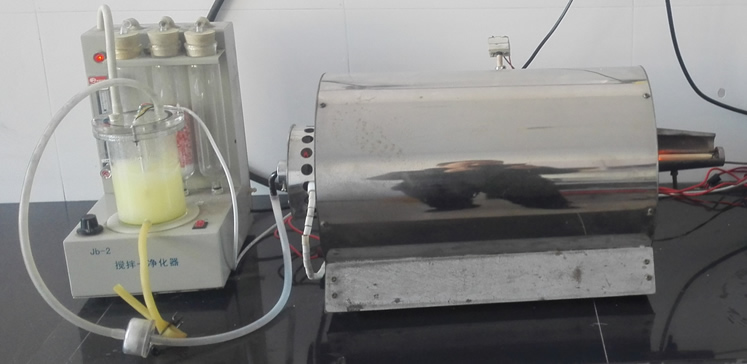

KZDL微机汉显测硫仪主控微机搅拌净化器和高温炉

测硫仪使用说明:

微机操作部分使用说明(微机模式)

本系统软件运行于 windows 操作系统,支持多任务运行,人机交互,按键、鼠标操作,即学即用。

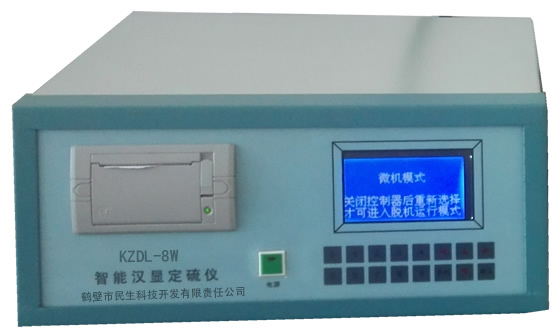

KZDL微机汉显定硫仪微机模式
打开测硫仪电源,开机的同时按仪器面板上的“方向键”改为微机模式(下次开机不做修改,自动默认上次操作模式),双击电脑桌面“微机测硫仪”的快捷方式,即可进入微机测硫程序界面:

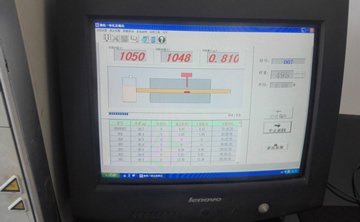

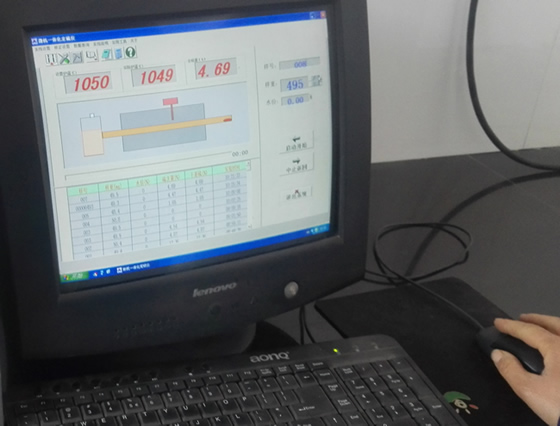

KZDL微机汉显测硫仪微机界面

1.系统设置窗口,包括串口设置,用户信息设置和炉温设置,可以分别设置串口,用户信息和炉体设定温度。

HDL9W测硫仪软件炉温设置图 HDL9W测硫仪软件单位名称输入界面

2.数据查询窗口

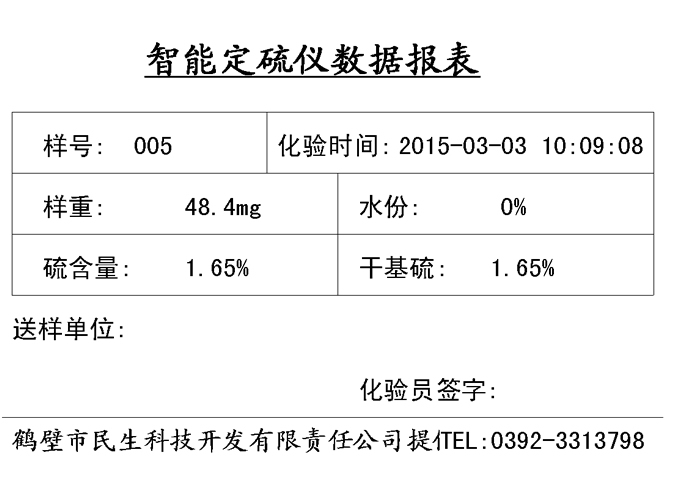

可以查看历史数据及数据的整理和数据打印,点击需要打印的实验数据,打印成普通A4纸。如下图:

KZDL微机测硫仪打印格式

面板操作部分使用说明(液晶模式)

仪器的操作通过面板上的 16 个触摸键来实现。其中 10 个数字键, 4 个方向键←↑↓→, 1 个确认键,1 个返回键。

KZDL微机测硫仪

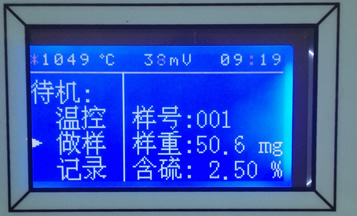

仪器打开电源开关后,屏幕显示欢迎信息,光标默认在做样项目,按↑↓键可上下移动改变待选项目。按 确认键 仪器进入光标所指项目。

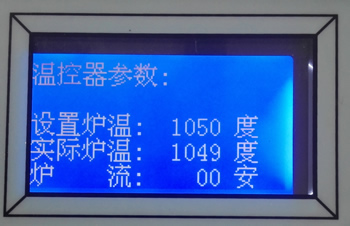

当光标指向 "温控" ,按 确认键后屏幕显示:

通过此显示,化验员可以实时查看温控器各参数,以便了解温控器的性能。

KDL-8H智能汉显定硫仪系统参数   微机测硫仪温控设置

当光标指向 设置 键,按确认键后可看设置炉温,日期。如想修改,输入数据后按确认键,仪器将自动记忆。如果查看不修改按返回键。

KDL-8H智能汉显定硫仪参数设置 KDL-8H智能汉显定硫仪时间设置 KDL-8H智能汉显定硫仪炉温设置

微机测硫仪实验步骤:

三步完成实验,简单快速:

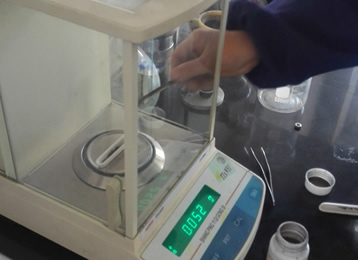

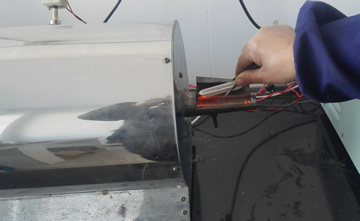

第一步:秤样:用万分之一天平称取 50.0毫克左右的煤样,将瓷舟放入高温炉里石英舟上。

电子天平秤样 放入高温炉

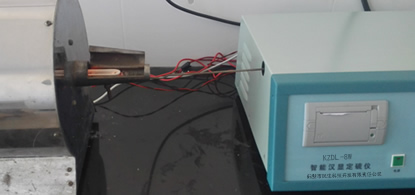

第二步.打开电源,包括控制器,净化搅拌器,电脑,打印机。微机模式:点击电脑桌面“ 测硫仪”图标,进入 测硫仪界面,温度自动向设定温度升温,液晶模式:仪器打开电源开关后,几秒后自动进入待机项目屏幕左上角显示当前炉温。当温度达到设定温度(1050℃)自动停止。

微机测硫仪自动升温 测硫仪升温显示

第三步:输入样号,煤样重量和水分值,微机模式按“启动开始”按钮,机器自动送样,实验过程由微机自动控制,实验结束后,打印机将打印出结果。 液晶模式按“确认”键,机器自动送样,实验过程由单片机自动控制,实验结束后,微型打印机自动将打印出实验结果。

微机模式启动界面 微机测硫仪样品出来

KZDL-8W型微机汉显测硫仪装箱配置清单:

联想商务电脑 1台   激光打印机 1台   控制器 1台
炉体 1台 净化搅拌器 1套 电解池 1个
电解池密封圈 2个 硅碳管 1根 异径管 2根
搅拌子 1个 两通阀 2个 热电偶 1个
瓷舟 10个 石英舟 2个 送样棒 1根
打印纸 2卷 电解液 1瓶 变色硅胶 1瓶
脱脂棉 若干 止水夹 1个 干燥瓶 4个
通信电缆 1根 7号胶塞 3个 0号胶塞 1个
硅胶管 1米 乳胶管 0.3米 橡胶管 1米
保险管 2只 标准煤样 若干 电源线 1.5米

KZDL型微机测硫仪短视频展示:

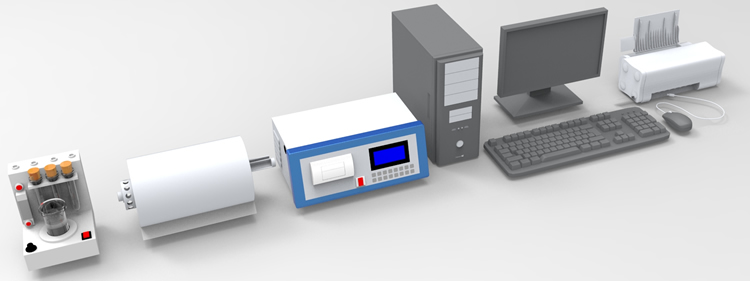

KZDL微机定硫仪3D图

微机定硫仪侧面图
